Interconnect underity dhuwur (HDI) sing dicithak circuit (pcBs) wis dadi tandha ing elektronik modern elektronik, utamane ing aplikasi ing ngendi kompak, kinerja sing dhuwur, lan keandalan sing apik banget. Saka Smartphone lan Tablet menyang Elektronik Arosspace lan Peralatan Kedokteran, PCB HDI nawakake kaluwihan unferensi unik babagan papan sirkuit sing dicithak.

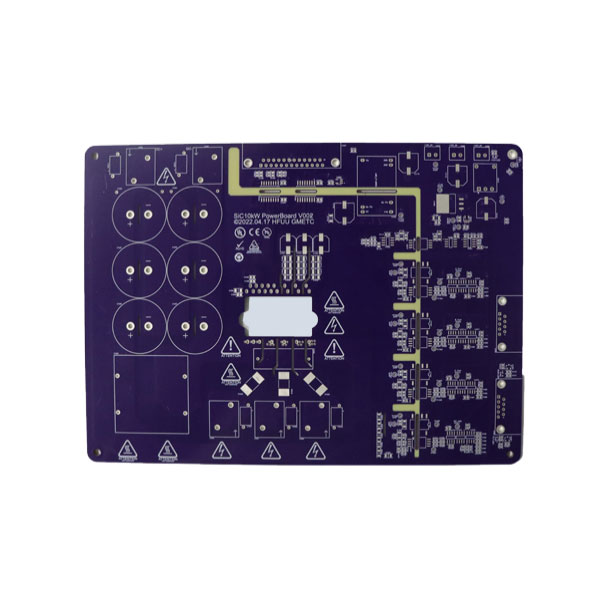

HDI PCB minangka papan sirkuit cetak sing luwih maju sing nampilake kepadatan wiring sing luwih dhuwur saben area unit saka PCB tradisional. Ora kaya PCB standar, sing bisa uga duwe teknologi liwat bolongan sing gampang lan jejak sing luwih gedhe, HDI PCBS nggunakake mikrovias, buta liwat layang, lan dikubur liwat sinkronnections sing efisien.
Karakter utama sing mbedakake PCB HDI kalebu:
Microvias: Valas cilik banget, biasane kurang saka 150 mikron diameter, sing nyambung lapisan sing beda tanpa njupuk papan sing berlebihan.
Wuta lan dikubur Valas: Buta liwat Sambungake lapisan njaba menyang lapisan njero, nalika dikubur liwat layar internal ora ana wates.
Kapadhetan kabel sing dhuwur: luwih lengkap interpornections saben unit ngidini desain kompak lan integritas sinyal sing luwih apik.
Pola / Pola Space Line: Garis minangka sempit minangka 3 mil lan jarak murah 3 mil ngidini luwih akeh pilihan rute ing ruang sing winates.
Fitur kasebut ngidini pcbs HDI kanggo ndhukung transmisi sinyal sinyal dhuwur lan nyuda efek parasit, supaya cocog kanggo aplikasi ing ngendi kinerja ora bisa dikompromi.
Ing ngisor iki ringkesan profesional teknis HDI PCB kanggo referensi cepet:
| Parameter | Nilai / Range Khusus | Katrangan |
|---|---|---|
| Bahan substrat | FR4, Rogers, PTFE | Nemtokake kinerja termal lan integritas sinyal |
| Lapisan | 4-20 Lapisan | Jumlah lapisan bisa disesuaikan adhedhasar aplikasi |
| Diameter microvia | 0.10-0.15 mm | Cilik liwat kanggo nyuda panggunaan ruang lan njaga kapadhetan sing dhuwur |
| Liwat jinis | Wuta, dikubur, liwat | Nyambungake lapisan kanthi efisien tanpa nambah ukuran |
| LAMPIRAN / STOCING | 3-5 mil | Kapabilitas Garis apik kanggo rute sing kandhel |
| Kekandelan tembaga | 0.5-3 oz / ft² | Ndhukung manajemen lan termal sing dhuwur |
| Lumahing rampung | Enig, Hasl, OSP | Njamin sinerja lan linuwih jangka panjang |
| Kebebalan Walk | 0.4-1.6 mm | Ngidini desain sing luwih tipis kanggo piranti kompak |
| Integritas sinyal | Impedance sing dikontrol kasedhiya | Kritis kanggo aplikasi digital lan rf kanthi kacepetan dhuwur |
| Kinerja termal | TG 130-180 ° C, HDI-spesifik FR4 | Njamin stabilitas ing stres termal dhuwur |
Amarga piranti nyusut ukuran nanging njaluk kekuwatan pangolahan sing luwih dhuwur, kebutuhan kanggo interponnect teknologi kaya HDI dadi luwih mencet. PCB standar asring ngadhepi watesan ing rute lan integritas sinyal, supaya bisa cocog kanggo piranti sing kompleks. HDI PCBS ngatasi tantangan kasebut kanthi pirang-pirang cara:
Kinerja sinyal sing ditingkatake: Jalur sinyal sing luwih cekak lan luwih cepet nyuda induktif lan kapasitance, sing nyuda rugi sinyal lan crosstalk.
Desain kompak: kanthi kapadhetan wiring lan microvias, HDI PCBS ngaktifake piranti sing luwih cilik tanpa fungsi ngorbanake.
Keandalan sing luwih apik: lapisan sing luwih sithik saka rute lan manajemen termal sing luwih apik nyuda risiko kegagalan ing operasi frekuensi dhuwur.
Efisiensi biaya kanggo biaya produksi sing dhuwur: sanajan pcbs pabrik awal nyuda kabutuhan pirang-pirang pcbs ing piranti siji, Simplifikasi Simpen lan ngedhunake biaya sakabehe.
Dhukungan kanggo komponen sing luwih maju: Teknologi HDI penting kanggo nempelake komponen sing paling dhuwur kaya BGA (Bola Grid Array), CSP (Paket Ukuran Chip), lan iCS sing apik banget.
Evolusi Smartphone, piranti sing bisa digunakake, elektronik otomotif, lan instrumen medis wis nggawe HDI PCB pilihan kritis kanggo produsen tanpa nambah ukuran piranti tanpa nambah ukuran piranti tanpa nambah ukuran piranti.
Produsen PC HDi kalebu teknik precrication majeng sing mbutuhake kontrol sing tepat babagan bahan, proses, lan jaminan kualitas. Langkah utama ing manufaktur HDI PCB kalebu:
Pilihan Bahan: Substrat kanthi stabilitas termal lan rugi dielektrik sing dipilih adhedhasar syarat aplikasi. Bahan umum kalebu dhuwur-tg fr4, rogers, lan ptfe laminate.
Proses Laminasi: Lapangan lapisan laminasi bebarengan nggunakake tekanan lan suhu kanthi dhuwur kanggo njamin adhesion sing sampurna lan pamisahan listrik.
Pengeboran microvia: Pengeboran laser umume digunakake kanggo microvias, saéngga diameter cilik kaya 0,10 mm. Langkah iki mbutuhake presisi sing ekstrem kanggo ngindhari misalignment utawa ngrusak.
Plating tembaga: Tembaga diisipasi kanggo ngisi virus lan wujud dalan konduktif. Kekandelan kasebut dikendhaleni kanthi tliti kanggo ndhukung kapasitas nggawa saiki.
Pola: fotolulung maju netepake pola baris / papan sing apik, njamin rute sing akurat lan padhet.
Rampung lumahing: Enig, OSP, utawa hasl rampung ditrapake kanggo njamin solderability lan linuwih jangka panjang.
Tes listrik: Saben dewan ngalami tes sing ketat kanggo lampahing, impedan, lan kathok cendhak kanggo njamin selaras karo spesifikasi desain.
Kombinasi proses kasebut njamin PC PC HDI bisa nyengkuyung sinyal kacepetan dhuwur, komponen kapadhuhan dhuwur, lan nuntut kahanan termal.
Q1: Aplikasi apa sing paling migunani saka HDI PCBS?
A1: PCB HDI cocog kanggo piranti kinerja dhuwur ing endi alangan ruang lan integritas sinyal kritis. Iki kalebu smartphone, tablet, elektronik sing bisa dipakai, piranti medis, peralatan Aerospace, elektronik otomotif, lan hardware jaringan sing berkembang dhuwur. Kemampuan kanggo ngatasi komponen sing apik lan interconnections komplek ndadekake luwih unggul ing skenario kasebut.
Q2: Kepiye HDI PCB Reliability mbandhingake pcbs konvensional?
A2: Pcbs HDI nyedhiyakake linuwih sing ditingkat amarga luwih cendhek, suda signal, rugi suda, kinerja termal sing luwih apik, lan luwih akeh pojokan ing Majelis kapadhetan. Faktor-faktor kasebut nyuda risiko gagal listrik, kerusakan sinyal, lan stres termal, nggawe PCBs HDI cocog kanggo aplikasi kritis-kritis ing endi PC PC Konvensional bisa gagal.
IngFanway, Manufaktur HDI PCB didadekake kanthi standar industri lan kontrol kualitas sing ketat. Spesialis ing pcB kanthi kapadhetan, macem-macem lapisan sing gabungke kinerja, daya tahan, lan skalabilitas kanggo produksi prototipe lan massa. Bahan-bahan utama HDI Fancway HDI kalebu:
Kustomisasi: Count lapisan sing cocog, bahan landasan, lan spesifikasi baris / ruang kanggo nyukupi syarat khusus proyek.
Kapabilitas fabrikasi Lanjut: Mikrovias sing dilatih laser, pilihan pola sing apik, lan pilihan impingan sing dikontrol.
Rapid Turnaround: Proses produksi streamlined ngidini prototyping cepet lan kiriman pas wektune kanggo proyek kritis pasar.
Jaminan Kualitas: Saben dewan ngalami uji listrik, inspeksi optik, lan verifikasi fungsional kanggo njamin cacat ZER.
Dhukungan Teknis: Fantway nyedhiyakake konsultasi teknis sing komprehensif kanggo ngoptimalake desain kanggo ngasilake manufaktur, kinerja, lan efisiensi biaya.
Kanggo bisnis kepengin nggabungake pcB hiburan hidi sing dhuwur kanggo produk, sing nawakake solusi sing bisa dipercaya sing bisa nggayuh provukur kanggo prototyping kanggo manufaktur skala lengkap.
Hubungi kitaDina iki kanggo njelajah solusi PCB HDI sing diisi lan nambah desain produk kanggo level sabanjure.
-
