Saka desain PCB kanggo produksi massal, fantway ngirim layanan manufaktur PCB kanthi cepet minangka solusi manufaktur sing cepet minangka solusi mandeg kanggo ngatasi syarat proyek sing beda-beda lan nyepetake pasar sampeyan.

Desain PCB lan tata letak
  • Desain PCB lan tata letakDesain PCB lan tata letak
  • Desain PCB lan tata letakDesain PCB lan tata letak
  • Desain PCB lan tata letakDesain PCB lan tata letak

Desain PCB lan tata letak

Temokake pilihan desain lan tata letak PCB saka China kanthi fanway. Nyedhiyakake layanan sawise-adol profesional lan rega sing tepat, ngarepake kerjasama.

Desain PCB & Layanan tata letak Fanway:Saka konsep menyang solusi sing siap produksi

Desain PCB lan tata letak PCB minangka proses nggawe tata letak fisik lan sambungan listrik kanggo papan sirkuit sing dicithak (PCB), sing meh kabeh piranti elektronik. Iki kalebu ganti skemat (diagram sirkuit) dadi papan sing wis siyap kanggo pemasangan komponen. Ing fanway, kita luwih saka pabrikan PCB lan supplier ing China. Kita nyedhiyakake desain PCB kanthi cepet lan solusi tata letak, nutupi kabeh saka pangembangan skematis kanggo ngirim file sing siap produksi.

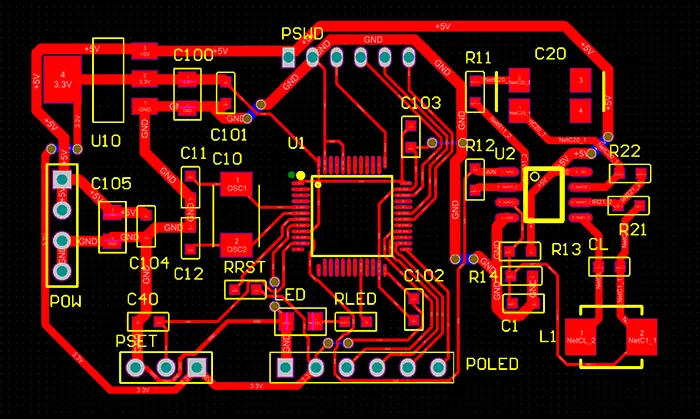

Pcb Schemetic

Kita spesialis ing

Desain PCB kanthi dhuwur, kapadhetan, lan desain PCB dhuwur-frekuensi
Tata letak PC-sistem sing komplek
Integritas sinyal (open) lan integritas daya (Pi)
Pematuhan EMI / Emc lan Manajemen Termal


Desain PCB lan kapabilitas tata letak

Item Spesifikasi / kapabilitas
Piranti lunak desain Desainer Alsium, Cadence Allegro, Mentor XPedition, Cadsoft (Eagle)
Lapisan maksimal 1-32 lapisan (desain standar), ndhukung apa wae lapisan
Min. Jembar / Spasi Telacak 0,05mm / 0.05mm (Teknologi Pengeboran Laser)
Kontrol Impedance ± 5% toleransi (ndhukung desain impedance sing beda-beda)
Desain frekuensi dhuwur Nganti 40GHz (RF sirkuit, modul microwave)
Standar Desain IPC-2221, IPC-7351, ISO9001 Certified


Napa milih fantway kanggo desain PCB lan layanan tata letak sampeyan?

Pengalaman Kaya

Stringent Quality Control

12+ taun ing industri PCB, kanthi akeh desain desain sing sukses dikirim.

Respon Cepet

Fast Turnaround Time

Kita nyedhiyakake proposal desain awal sajrone 48 jam.

Biaya optimisasi

Competitive Prices

DFM (Desain kanggo Manajemen) Analisis Ngurangi Biaya Produksi Massa.

Dhukungan Teknis

Excellent Customer Service

Gratis Konsultasi Desain, Ngatasi masalah, lan Dhukungan Produksi Massa.


Komitmen rahasia

Kita mlebu perjanjian Non--Pambocoran (NDA) Properti intelektual kanthi ketat.

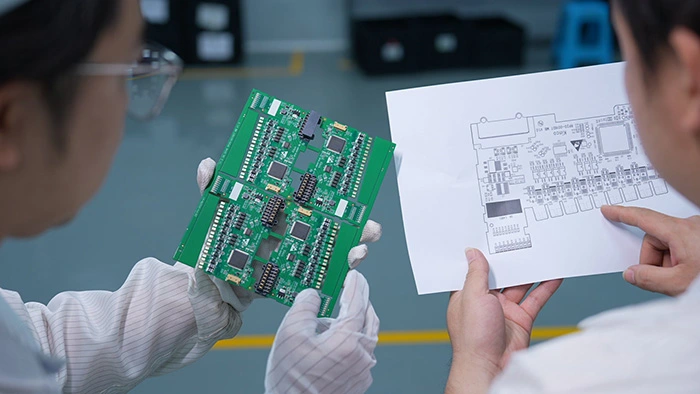

Pcb Design And Layout


FAQ kanggo desain PCB lan tata letak

Q1: Suwene proses desain?

A: Biasane 3-6 minggu, gumantung saka kerumitan (e. G., 10 dina kerja kanggo pcB 4-lapisan).


Q2: Apa sampeyan ndhukung desain desain?

A: Ya. We nawakake 1-2 modifikasi gratis kanthi gratis kanggo njamin kepuasan pelanggan 100%.


Q3: Bahan input apa sing dibutuhake?

A: Skematika, gambar mekanik, datasheet komponen utama, lan desain syarat desain.


Q4: Apa sampeyan bisa ngewangi resolusi masalah produksi Mass?

A: Pancen. Kita nyedhiyakake dhukungan teknis lifecycle lengkap saka desain kanggo produksi massa.


Hot Tags: Desain PCB lan Layanan Tata letak China, solusi tata letak tinggi, HDI Desain, desain PCB Medis, Prototyping kanthi otomatis PCB, Protototing cepet
