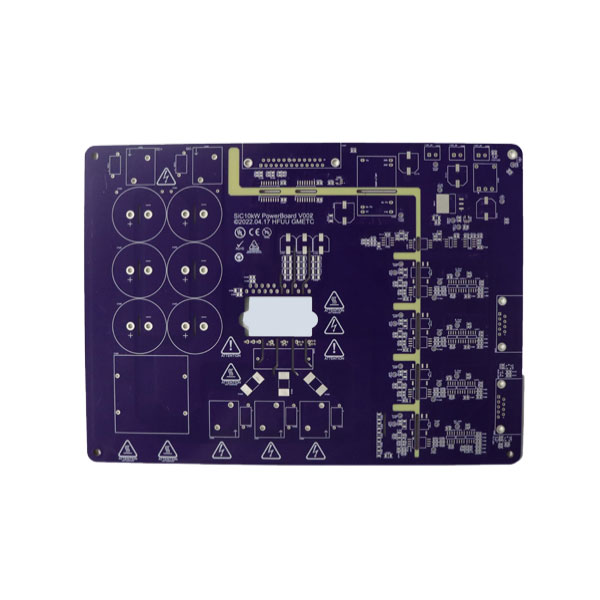

Dorong tanpa henti menyang piranti elektronik sing luwih cilik, luwih cepet, lan luwih kuat wis mimpin inovasi sing signifikan ing teknologi papan sirkuit cetak. High-Density Interconnect (HDI) PCBs wis dadi dhasar kanggo elektronik paling canggih saiki-saka smartphone lan wearables kanggo sistem safety otomotif lan implan medical. We nliti apa ndadekakeHDI PCB Kab Kab Kabs beda saka Boards conventional, teknologi tombol melu, lan caraneFanwayKapabilitas manufaktur ndhukung produksi papan sing kompleks lan linuwih iki. Kita njelajah pertimbangan desain, pilihan materi, lan standar kualitas sing nemtokake fabrikasi HDI modern.
Papan sirkuit dicithak minangka pondasi meh kabeh piranti elektronik. Minangka piranti wis dadi luwih kuat lan luwih kompak, panjaluk diselehake ing PCB wis tambah dramatically. PCB standar karo komponen liwat-bolongan lan ngambah luwih akeh ora cukup kanggo akeh aplikasi modern. Keperluan kanggo kapadhetan komponen sing luwih dhuwur, kacepetan sinyal sing luwih cepet, lan faktor bentuk sing suda wis nyebabake panggunaan teknologi Interkoneksi Kapadhetan Tinggi.
PCB HDI entuk kapadhetan kabel sing luwih gedhe saben area unit liwat kombinasi garis lan spasi sing luwih apik, vias sing luwih cilik, lan kepadatan pad sambungan sing luwih dhuwur. Papan kasebut mbisakake integrasi fungsionalitas luwih akeh menyang ruang sing luwih cilik - syarat kanggo aplikasi wiwit saka infrastruktur komunikasi 5G nganti peralatan diagnostik medis lan sistem pitulungan driver canggih ing kendharaan.
Teknologi Fanwayminangka panyedhiya Layanan Manufaktur Elektronik berbasis China kanthi pengalaman luwih saka 12 taun ing fabrikasi, perakitan, lan tes PCB. Perusahaan nawakake solusi end-to-end saka tata letak lan desain PCB nganti pangiriman produk rampung. Artikel iki menehi tampilan obyektif babagan teknologi HDI PCB, proses manufaktur sing melu, lan kemampuan sing ndadekake Fanway dadi partner kanggo klien sing mbutuhake solusi interkoneksi kepadatan dhuwur.
PCB HDI dibedakake saka PCB konvensional kanthi sawetara fitur utama sing ngidini kapadhetan komponen sing luwih dhuwur lan kinerja listrik sing luwih apik.
Papan HDI bisa nggayuh jembar lan spasi cilik 2,5 mil (0,0635 mm) utawa malah kurang. Iki ngidini luwih nuntun ing wilayah tartamtu, ndadekake iku bisa kanggo nyambungake komponen dhuwur-pin-count kaya BGAs (Ball Grid Arrays) tanpa mbutuhake sawetara lapisan utawa Boards kegedhen.
Ora kaya vias liwat-bolongan tradisional sing ngliwati kabeh kekandelan papan, microvias diametere cilik vias-biasane kurang saka 150μm-sing nyambungake lapisan jejer. Ukuran sing luwih cilik ngidini luwih akeh vias ing wilayah tartamtu lan nyuda ruang sing dikonsumsi dening via dhewe.
Vias wuta nyambungake lapisan njaba menyang lapisan njero tanpa nembus kabeh papan. Vias sing dikubur nyambungake lapisan njero tanpa tekan permukaan njaba. Jinis liwat iki ngidini interkoneksi sing luwih rumit tanpa nggunakake papan ing lapisan njaba.
Lapisan insulasi ing antarane lapisan tembaga luwih tipis ing papan HDI, nyumbang kanggo nyuda kekandelan papan sakabèhé lan nambah integritas sinyal liwat jalur sinyal sing luwih cendhek.
Fitur-fitur kasebut kanthi bebarengan bisa nyuda ukuran papan sing signifikan-kadhangkala nganti 60% dibandhingake karo desain konvensional-nalika njaga utawa nambah kinerja listrik.
Ora kabeh papan HDI padha. Kompleksitas desain HDI biasane dikategorikake miturut jumlah lapisan mbangun lan struktur liwat.
| kelas | Struktur | Kompleksitas | Aplikasi Khas |
| IPM Kelas 1 | 1+N+1 | sedheng | Elektronik konsumen dhasar, piranti prasaja |
| IPM Kelas 2 | 2+N+2 | Sedheng | Elektronik konsumen canggih, infotainment otomotif |
| IPM Kelas 3 | 3+N+3 | dhuwur | Piranti kinerja dhuwur, infrastruktur 5G, sistem AI |
| IPM Kelas 4 | 4+N+4 | Dhuwur banget | Aplikasi canggih, kemasan semikonduktor |
"N" ing notasi struktur nggambarake jumlah lapisan inti. Papan kerumitan sing luwih dhuwur mbutuhake proses manufaktur sing luwih canggih lan kontrol proses sing luwih kenceng.
Fanwaywis dikembangaké Kapabilitas Manufaktur kanggo ndhukung sawetara saka sudhut syarat HDI PCB. Tabel ing ngisor iki ngringkes kemampuan kunci sing kasedhiya.
| Kapabilitas | Range |
| Jumlah Lapisan | 1 - 108 lapisan |
| Kekandelan Papan Rampung | 0,2 mm - 10,0 mm |
| Ukuran Panel Maksimum | 610 mm × 1200 mm |
| Rampung Tembaga Kekandelan | 0,5 oz - 12 oz |
| Jembar / Spasi Garis Minimal | 2,5 mil / 2,5 mil |
| Ukuran Bolongan Rampung Minimal | 0,1 mm |
| Rasio Aspek Maksimum | 25:1 |
| Toleransi Kontrol Impedansi | ± 10% |
Perusahaan kasebut uga nawakake macem-macem permukaan permukaan kalebu HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP, lan driji emas, ngidini para pelanggan milih finish sing cocog kanggo aplikasi khusus lan syarat lingkungan.
PCB HDI biasane digunakake ing aplikasi sing linuwih kritis.Fanwaynjaga sawetara sertifikasi kualitas sing nggambarake komitmen kanggo nyukupi standar internasional.
• ISO 9001:2015- Sertifikasi sistem manajemen mutu.
• IATF 16949:2016- Standar manajemen mutu industri otomotif.
• ISO 13485:2016- Sertifikasi sistem manajemen mutu piranti medis.
Perusahaan uga netepi standar IPC, kalebu IPC-A-600G kanggo ditampa saka papan sing dicithak lan IPC-6012 kanggo spesifikasi kinerja PCB kaku. Produksi HDI PCB kasedhiya kanggo standar IPC Kelas 2 lan Kelas 3, kanthi Kelas 3 minangka tingkat paling dhuwur kanggo aplikasi kritis misi.
Kepatuhan lingkungan kalebu sertifikasi safety UL, kepatuhan RoHS kanggo watesan zat sing mbebayani, lan kepatuhan kimia REACH.
A: PCB HDI nduweni jembar jejak sing luwih apik (nganti 2,5 mil), vias sing luwih cilik (mikrovia ing sangisore 150μm), lan kapadhetan pad sambungan sing luwih dhuwur. Dheweke ngaktifake desain sing luwih kompak kanthi integritas sinyal sing luwih apik dibandhingake karo PCB standar.
A: Microvias minangka vias diameter cilik, biasane kurang saka 150μm, sing nyambungake lapisan jejer. Ukuran sing luwih cilik ngidini kapadhetan rute sing luwih dhuwur lan nyuda ruang sing dikonsumsi dening struktur liwat.
A: Fanway bisa ngasilake HDI PCB nganti 108 lapisan, gumantung saka syarat desain lan pilihan materi.
A: Fanway nduweni sertifikasi ISO 9001:2015, IATF 16949:2016, lan ISO 13485:2016. Perusahaan uga netepi standar IPC lan njaga kepatuhan UL, RoHS, lan REACH.
A: Rampung sing kasedhiya kalebu HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP, lan driji emas. Pilihan gumantung ing syarat soldering aplikasi lan kahanan lingkungan.
HDI PCB Kab Kab Kabteknologi wis dadi penting kanggo piranti elektronik modern sing mbutuhake fungsi sing luwih dhuwur ing faktor wangun cilik. Kombinasi jejak sing luwih apik, microvias, lan bahan canggih mbisakake desain sing ora bisa ditindakake kanthi teknologi PCB konvensional.
Fanway nawakake pesawat lengkap Kapabilitas Manufaktur HDI PCB, karo lapisan counts nganti 108, widths tilak minimal 2,5 mil, lan support kanggo sawetara saka dhuwur-frekuensi lan bahan-kacepetan dhuwur. Sertifikasi kualitas perusahaan - kalebu ISO 9001, IATF 16949, lan ISO 13485 - nggambarake komitmen kanggo nyukupi syarat otomotif, medis, lan aplikasi liyane sing nuntut.
Kanthi opsi prototipe kanthi cepet lan analisis DFM gratis, Fanway nyedhiyakake dhukungan praktis kanggo para pelanggan sing ngembangake desain HDI anyar. Yen sampeyan are looking for a partner dipercaya kanggo project, kita ngajak sampeyankontakFanwaydina iki. Tim teknis bisa menehi tuntunan desain, rekomendasi materi, lan rega kompetitif sing cocog karo syarat khusus sampeyan. Hubungi situs web perusahaan utawa email kanggo miwiti obrolan.
