Spesialis ing ngirim layanan Majelis PCB sing efisien lan dipercaya lan dipercaya, sing cocog karo syarat unik kanggo nyepetake sukses produk.

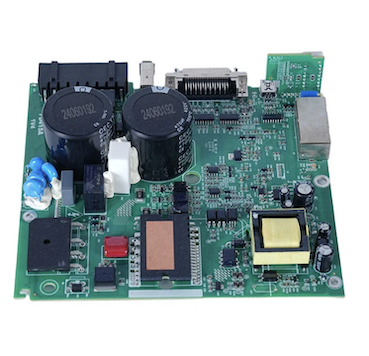

Layanan Majelis PCB BGA Ball Grid High Precision Micro dening Fanway nggabungake peralatan penempatan presisi, profil termal sing dikontrol, lan inspeksi sinar-X 2D / 3D kanggo entuk sambungan solder sing dipercaya ing awak komponen. Akurasi penempatan ndhukung BGA nada sing apik nganti 0.25mm, kanthi profil reflow sing dikalibrasi kanggo nyegah cacat voiding, warpage, lan head-in-pillow. Layanan Manufaktur Papan Sirkuit Cetak BGA kalebu optimasi tata letak PCB kanggo rute BGA, sumber komponen liwat rantai pasokan sing sah, lan inspeksi pasca perakitan nglawan kritéria ditampa IPC-A-610. Kanggo papan sing mbutuhake panggantos utawa upgrade komponen, layanan kasebut nyedhiyakake penghapusan BGA, reresik pad, reballing, lan reattachment nggunakake profil termal sing dikontrol.
BGA (Ball Grid Array) PCB Déwan punika proses soyo tambah Ball Grid Array komponen dhateng Papan sirkuit dicithak nggunakake teknologi lumahing gunung. Boten kados paket tradisional kanthi timbal ing keliling, komponen BGA duwe macem-macem bal solder sing disusun ing kothak ing sisih ngisor piranti. Sajrone perakitan, BGA diselehake ing bantalan solder lan dilebokake ing oven reflow, ing endi bola solder leleh kanggo mbentuk sambungan listrik lan mekanik. Amarga joints didhelikake ing ngisor awak komponen, inspeksi visual standar ora bisa verifikasi kualitas solder; Pemeriksaan sinar X dibutuhake.
| Tipe Paket | Jeneng Lengkap | Bahan Substrat | Karakteristik | Aplikasi Khas |
|---|---|---|---|---|
| PBGA | BGA plastik | Plastik | Biaya-efektif, kinerja termal moderat | Mikrokontroler, modul memori |
| CBGA | Keramik BGA | Keramik | Sealing hermetic, linuwih dhuwur, CTE mismatch karo PCB | Aerospace, militèr, sistem linuwih dhuwur |
| FCBGA | Flip-Chip BGA | Keramik utawa plastik kinerja dhuwur | Jalur sinyal cendhak, induktansi kurang, kinerja termal sing apik banget | CPU, GPU, prosesor AI kanthi kinerja dhuwur |
| Mikro BGA | Mikro BGA | Plastik utawa organik | Jarak sing apik (ing ngisor 0,5 mm), tapak sikil sing kompak | Smartphone, piranti sing bisa dipakai, piranti portabel |
Proses Majelis PCB Ball Grid Micro BGA Precision Tinggi ngetutake urutan sing dikontrol kanggo njamin linuwih gabungan:
1. preparation PCB lan aplikasi tempel solder
Tempel solder dicithak ing bantalan PCB nggunakake stensil. Volume tempel lan alignment kritis; tempel ora cukup ndadékaké kanggo mbukak, nalika keluwihan tempel nyebabake bridging.
2. panggonan seko BGA
Komponen BGA diselehake ing bantalan solder kanthi nggunakake peralatan pick-and-place otomatis kanthi sesanti. Akurasi panggonan kudu ana ing mikron kanggo mesthekake saben werni solder sejajar karo pad sing cocog.
3. Reflow solder
Papan sing dipasang liwat oven reflow kanthi profil termal sing dikontrol. Profil kasebut kalebu tahap preheat, rendhem, reflow, lan cooling, saben dikalibrasi menyang paket BGA khusus lan paduan solder (SAC305 tanpa timbal utawa Sn63Pb37 eutektik). Profil sing tepat nyegah voiding, warpage, lan cacat sirah-in-bantal.
4. Cooling lan solidification
Papan wis digawe adhem ing tingkat kontrol kanggo ngalangi joints solder. Pendinginan kanthi cepet bisa nyebabake stres; cooling alon bisa nimbulaké wutah gandum. Tingkat cooling cocog karo papan lan bahan komponen.
5. Inspeksi
Pemriksaan sinar-X wajib kanggo rakitan BGA amarga sambungan kasebut didhelikake kanthi optik. 2D X-ray nyedhiyakake pencitraan ndhuwur-mudhun kanggo wangun gabungan lan keselarasan; 3D X-ray (CT) nyedhiyakake tampilan cross-sectional kanggo analisis void lan deteksi cacat Persentase voiding diukur miturut kriteria acceptance IPC-A-610.
6. Proses sekunder
Gumantung saka syarat, papan bisa ngalami reresik, lapisan konformal, utawa uji fungsional sawise perakitan BGA.
High Precision Micro BGA Ball Grid Array PCB Majelis saiki tantangan pengawasan unik amarga joints solder didhelikake. Fanway nggunakake macem-macem cara inspeksi kanggo verifikasi integritas gabungan:
Pemeriksaan sinar X (2D lan 3D)
X-ray nyedhiyakake pencitraan sing ora ngrusak kabeh sambungan solder BGA. Sambungan sing apik katon bunder kanthi ukuran seragam ing kabeh susunan. X-ray ndeteksi void, bridging, mbukak, cacat sirah-in-bantal, lan wetting ora cukup. Persentase voiding diwilang lan dibandhingake karo watesan ditampa IPC-A-610.
Inspeksi optik otomatis (AOI)
Nalika AOI ora bisa ndeleng liwat awak BGA, iku mriksa alignment komponen, coplanarity, lan joints solder lingkungan. Iku uga verifikasi ngarsane lan orientasi bener saka BGA.
In-circuit testing (ICT)
ICT verifikasi konektivitas listrik saka BGA menyang PCB, mriksa kathok cendhak, mbukak, lan nilai komponen bener.
Pengujian fungsional
Papan nglumpuk dites ing kahanan operasi kanggo konfirmasi BGA performs kanggo specification.
Nalika komponèn saka High Precision Micro BGA Ball Grid Array PCB Assembly risak utawa mbutuhake panggantos, BGA rework dileksanakake nggunakake peralatan khusus lan kontrol profil termal. Proses kasebut kalebu:
1. mbusak komponen: Papan wis digawe panas saka ngisor kanggo nyegah warping. Pemanas ndhuwur nggunakake profil termal lokal kanggo nyawiji bal solder. Tabung pikep vakum ngangkat komponen kasebut nalika solder dilebur. Meksa utawa prying komponen nyingkiri kanggo nyegah karusakan pad.
2. Pad cleaning– Sisa solder dibusak saka bantalan PCB nggunakake desoldering braid lan flux. Bantalan di resiki lan dipriksa kanggo karusakan.
3. Reballing- Kanggo komponen sing bakal digunakake maneh, bal solder lawas dibusak lan bal solder anyar ditempelake nggunakake stensil reballing lan reflow. Komponen kasebut fluxed, didadekake siji karo stensil, lan digawe panas kanggo masang bal anyar.
3. Panggantos komponen- Komponen reballed utawa anyar didadekake siji kanggo bantalan PCB lan reflowed nggunakake profil termal kontrol.
4. Inspeksi sawise karya maneh– Pemriksaan sinar-X ngonfirmasi kerja ulang kasebut sukses lan sendi anyar cocog karo kritéria sing ditampa.
High Precision Micro BGA Ball Grid Array PCB Assembly penting kanggo aplikasi sing mbutuhake Kapadhetan I / O dhuwur, integritas sinyal, lan kinerja termal:
AI lan komputasi kinerja dhuwur: GPU, akselerator AI, lan prosesor server nggunakake paket FCBGA gedhe kanthi ewonan sambungan.
Telekomunikasi: Kripik baseband 5G, pemroses jaringan, lan switching ASIC mbutuhake BGA sing apik kanggo transmisi data kanthi kacepetan dhuwur.
Piranti medis: Peralatan pencitraan diagnostik, monitor pasien, lan instrumen medis portabel nggunakake BGA kanggo elektronik sing kompak lan dipercaya.
Kontrol industri: PLC, drive motor, lan pengontrol otomatisasi nggunakake BGA kanggo fungsi pangolahan lan komunikasi.
Elektronik konsumen: Smartphone, tablet, lan piranti sing bisa dipakai nggunakake BGA mikro kanggo desain sing ora ana ruang.
Kapabilitas penempatan presisi
Peralatan penempatan Fanway ndhukung BGA kanthi nada apik nganti 0.25mm, kanthi keselarasan sesanti njamin saben werni solder sejajar karo pad. Akurasi penempatan dijaga liwat kalibrasi otomatis lan umpan balik wektu nyata.
Kontrol reflow profiling
Oven reflow kanthi kontrol suhu multi-zona mbisakake profil termal sing tepat kanggo macem-macem jinis paket BGA lan wesi solder. Profil dikembangake lan divalidasi kanggo saben perakitan kanggo nyegah voiding lan warpage.
Pemeriksaan sinar X
Sistem inspeksi sinar X 2D lan 3D verifikasi kualitas gabungan kanggo saben BGA ing saben papan. Persentase voiding diukur lan didokumentasikan.
BGA rework lan reballing
Fanway nyedhiyakake layanan mbusak BGA, reresik pad, reballing, lan panggantos kanthi nggunakake stasiun kerja ulang khusus kanthi optik pamisah lan profil termal sing dikontrol. Rework ditindakake kanthi standar IPC-7711/7721.
Layanan end-to-end
Saka optimalisasi tata letak PCB kanggo rute BGA liwat sumber komponen, perakitan, inspeksi, lan rework, Fanway nyedhiyakake layanan perakitan BGA PCB lengkap liwat siji titik kontak.
Sertifikasi
Fanway nduweni sertifikasi ISO9001, ISO13485, lan IATF16949, kanthi proses perakitan tundhuk karo standar IPC-A-610 lan IPC-7095.
P: Apa minimal BGA pitch Fanway bisa ngumpul?
A: Fanway ndhukung Déwan BGA mudhun kanggo Jarak 0.25mm. Pitch standar kalebu 1.0mm, 0.8mm, 0.65mm, 0.5mm, lan 0.4mm.
P: Pemeriksaan apa sing ditindakake ing rakitan BGA?
A: Pemriksaan sinar-X (2D lan 3D) wajib kanggo kabeh rakitan BGA. Persentase voiding diukur karo kritéria IPC-A-610. Pengujian AOI, ICT, lan fungsional uga ditindakake yen dibutuhake.
P: Apa Fanway bisa ngolah maneh BGA sing gagal?
A: Nggih. Fanway nyedhiyakake penghapusan BGA, reresik pad, reballing, lan panggantos nggunakake stasiun rework darmabakti karo profil termal kontrol. Rework ditindakake kanthi standar IPC-7711/7721.
Q: Apa wektu timbal khas kanggo perakitan BGA PCB?
A: Majelis BGA prototipe biasane dikirim ing 5 nganti 7 dina kerja. Pesenan volume dijadwalake adhedhasar kasedhiyan komponen lan kerumitan papan.
P: Jinis paket BGA apa sing didhukung Fanway?
A: Fanway ndhukung paket PBGA, CBGA, FCBGA, lan BGA mikro. Sumber komponen ditangani liwat rantai pasokan sing sah kanggo njamin keasliane.
