Apa Majelis PCB Surface Mount lan Napa Penting?

2025-12-25 0 Ninggalake kula pesen

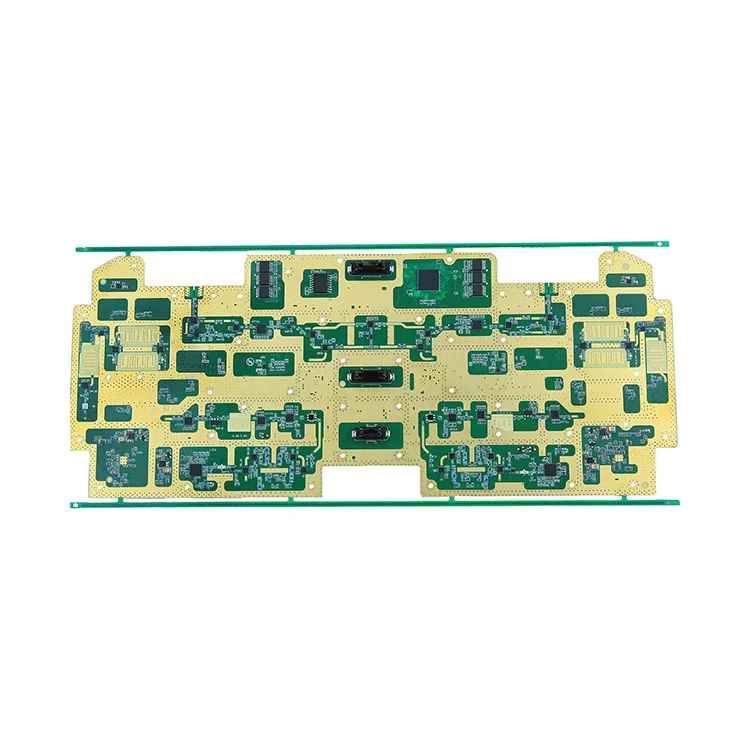

Lumahing Gunung Majelis PCBminangka landasan ing manufaktur elektronik modern. Blog iki nyedhiyakake nyilem jero babagan apa, kepiye, kenapa, tantangan, keuntungan, materi, metode QA, lan tren mangsa kanggo Surface Mount Technology (SMT) lan Surface Mount Device (SMD). Apa sampeyan insinyur desain, spesialis manufaktur, utawa maca sing kepengin weruh, artikel iki bakal mbantu sampeyan ngerti kenapa Surface Mount PCB Assembly wis dadi standar industri.

Daftar Isi

Apa Majelis PCB Surface Mount?
Kepiye Teknologi Surface Mount Beda karo Through-Hole?
Napa Gunakake Majelis PCB Surface Mount?
Komponen Apa sing Biasa Digunakake ing Majelis PCB Surface Mount?
Apa Langkah Proses Utama ing Majelis Gunung Lumahing?
Kepiye Cara Ngatasi Tantangan Umum?
Apa Bahan sing Dibutuhake kanggo SMT?
Carane Njamin Kualitas lan Keandalan?
Apa Tren Masa Depan ing Majelis PCB Surface Mount?
Pitakonan sing Sering Ditakoni

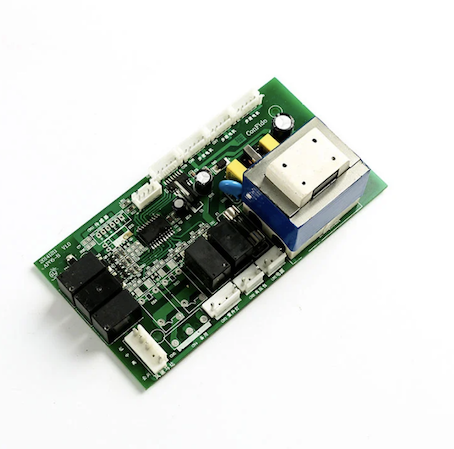

Apa Majelis PCB Surface Mount?

Majelis PCB Surface Mount nuduhake proses perakitan elektronik ing ngendi komponen dipasang langsung ing permukaan papan sirkuit sing dicithak (PCB) tinimbang dilebokake liwat bolongan. Proses iki gumantung ing Surface Mount Technology (SMT) lan Surface Mount Devices (SMDs), sing ngidini kapadhetan komponen sing luwih dhuwur lan nyuda biaya manufaktur. SMT wis dadi umum ing industri elektronik amarga efisiensi, skalabilitas, lan keuntungan kinerja.

Kepiye Teknologi Surface Mount Beda karo Through-Hole?

Kontras utama antarane Surface Mount Technology (SMT) lan Through-Hole Technology (THT) dumunung ing cara komponen listrik dipasang ing PCB:

Fitur	Teknologi Surface Mount (SMT)	Teknologi Through-Hole (THT)
Lampiran	Dipasang ing permukaan papan	Leads liwat bolongan ing PCB
Ukuran Komponen	Luwih cilik	luwih gedhe
Kacepetan Majelis	luwih cepet	luwih alon
Otomasi	Highly otomatis	Kurang otomatis
Kinerja	Luwih apik kanggo frekuensi dhuwur	Kekuwatan mekanik sing luwih apik

Napa Gunakake Majelis PCB Surface Mount?

Kapadhetan Komponen sing luwih dhuwur:SMT ngidini luwih akeh bagean ing papan sing luwih cilik.
Ngurangi Biaya Produksi:Otomasi nyuda biaya tenaga kerja lan kesalahan pengulangan.
Peningkatan Kinerja Listrik:SMT nyuda dawa timbal, nambah kualitas sinyal.
Siklus Produksi luwih cepet:Proses pick-and-place lan reflow otomatis nyepetake produksi.
Fleksibilitas Desain:Loro-lorone papan permukaan bisa diisi.

Komponen Apa sing Biasa Digunakake ing Majelis PCB Surface Mount?

SMT kalebu akeh jinis komponen. Ing ngisor iki sing paling umum:

Jinis Komponen	Katrangan
Resistor (0603, 0402)	Kontrol saiki lan voltase ing sirkuit.
Kapasitor	Simpen lan ngeculake energi listrik.
Sirkuit Terpadu (ICs)	Nindakake fungsi pangolahan tartamtu.
Dioda lan LED	Ngontrol aliran saiki lan menehi indikasi.
Konektor lan Ngalih	Aktifake panyambungan eksternal lan input pangguna.

Apa Langkah Proses Utama ing Majelis Gunung Lumahing?

Pencetakan Stensil:Tempel solder ditrapake ing bantalan PCB nggunakake stensil.
Pilih-lan-Panggonan:Mesin nyelehake SMD kanthi tepat ing tempel solder.
Reflow Solder:PCB ngliwati oven reflow kanggo nyawiji pasta solder.
Inspeksi lan Kontrol Kualitas:Pemeriksa AOI, X-ray, lan optik verifikasi akurasi perakitan.
Tes pungkasan:Tes fungsional konfirmasi kinerja.

Kepiye Cara Ngatasi Tantangan Majelis Umum?

Majelis SMT bisa ngadhepi sawetara tantangan, kayata tombstoning, solder bridging, lan sirkuit mbukak. Praktek paling apik kalebu:

Ngoptimalake Tata Letak PCB:Desain lan jarak pad sing tepat kanggo nyuda masalah solder.
Profil Tune Reflow:Profil suhu sing disesuaikan kanggo sambungan solder sing konsisten.
Gunakake Bahan Berkualitas Tinggi:Tempel solder lan komponen sing dipercaya nambah konsistensi.
Nindakake QA sing kuat:Gunakake AOI, X-ray, lan ICT kanggo nyekel cacat luwih awal.

Apa Bahan sing Dibutuhake kanggo SMT?

Bahan	tujuane
Substrat PCB	Bahan dasar kanggo sirkuit.
Tempel Solder	Ikatan SMD menyang bantalan sajrone reflow.
Komponen	bagean SMD kanggo fungsi sirkuit.
Stensil	Njamin aplikasi tempel solder sing dikontrol.
Fluks	Ngapikake wetting solder lan mbusak oksida.

Kepiye Cara Mesthekake Kualitas lan Keandalan Majelis Permukaan Gunung?

Déwan gunung permukaan sing berkualitas tinggi mbutuhake tes lan validasi sing ketat. Cara utama kalebu:

Inspeksi Optik Otomatis (AOI):Ndeteksi komponen sing ilang, polaritas, lan masalah solder.
Pemeriksaan X-ray:Mbukak didhelikake solder cacat peserta.
In-Circuit Testing (ICT):Tes kinerja listrik ing tingkat komponen.
Tes Fungsional:Verifikasi prilaku sirkuit lengkap ing kahanan nyata.

QA gabungan njamin PCB ketemu standar kinerja lan linuwih samesthine ing electronics modern.

Apa Tren Masa Depan ing Majelis PCB Surface Mount?

Sawetara tren utama mbentuk masa depan SMT:

Miniaturisasi:Faktor wangun sing luwih cilik lan komponen mikro-SMD.
Otomatisasi Lanjut:Umpan balik proses pick-and-place sing didorong AI lan wektu nyata.
Elektronika Cetak 3D:Manufaktur aditif nggabungake karo SMT.
Inspeksi cerdas:Machine learning nambah deteksi cacat.

Tren kasebut njamin Majelis PCB Surface Mount terus berkembang, ningkatake kinerja lan nyuda siklus produksi.

Pitakonan sing Sering Ditakoni

Apa lumahing Gunung Majelis PCB?: Majelis PCB Surface Mount nuduhake proses pemasangan komponen elektronik langsung menyang permukaan PCB nggunakake proses SMT. Iki ngganti Déwan liwat-bolongan tradisional ing paling elektronik modern amarga saka efficiency lan keuntungan miniaturization.
Kepiye Teknologi Surface Mount nambah kinerja?: SMT nambah kinerja kanthi nyuda dawa timbal, sing nyuda induktansi lan resistensi. Iki nambah integritas sinyal lan ngidini papan bisa digunakake ing frekuensi sing luwih dhuwur kanthi swara sing kurang.
Industri endi sing paling entuk manfaat saka pemasangan pemasangan permukaan?: Industri kayata elektronik konsumen, otomotif, piranti medis, aerospace, lan telekomunikasi gumantung banget marang SMT amarga mbutuhake rakitan elektronik sing kompak, dipercaya, lan kinerja dhuwur.
Tantangan apa sing ana ing pemasangan gunung permukaan?: Tantangan kalebu ngatur komponen cilik banget, mesthekake aplikasi tempel solder sing tepat, lan ngindhari cacat kaya tombstoning utawa jembatan solder. Sistem kontrol lan pamriksa proses sing luwih maju dibutuhake kanggo nyuda masalah kasebut.
Napa kontrol kualitas penting ing SMT?: Kontrol kualitas njamin linuwih lan fungsi ing produk rampung. Kanthi komponen kapadhetan dhuwur lan perakitan otomatis, cacat bisa nyebabake kegagalan ing lapangan kanthi cepet. Proses kaya AOI lan inspeksi sinar-X nyekel masalah sadurunge tes pungkasan.
