Papan sirkuit dicithak (PCB)Apa tulang punggung meh kabeh piranti elektronik-saka gadget konsumen menyang sistem kontrol industri. Dewan nyedhiyakake dhukungan mekanik lan sambungan listrik ing antarane komponen elektronik. Ing jagad sing didorong elektronik saiki, desain, bahan, kualitas pabrik PCB kritis kanggo kinerja, linuwih, lan biaya.
Dheweke nyedhiyakake cara kompak, bisa diobati, bisa dipercaya kanggo komponen sinkconnect.
Dheweke njamin integritas sinyal, distribusi daya, lan manajemen termal.
Kanthi tren kaya Miniaturzation, 5g, AI, lan IOT, E.g., HDI, kaku rigid-flex) dadi pusat kanggo inovasi.
Pasar PCB global digambarake kanggo tekan USD ~ 117.53 milyar dening 2032, nggambarake permintaan sing kuwat.
Nalika milih PCB, sampeyan bakal bisa nyingkirake keputusan ing antaraneFr4 (kaku)lanRigid-fleksibel (Sato kenceng + fleksibel)Waca rangkeng-. Pilihan kasebut gumantung saka alangan mekanik, listrik, listrik, lan desain desain. Ing ngisor iki nuntun "Kepiye / kenapa / apa" pitakonan kanggo mbantu sampeyan mutusake:
| Wigati | Pitakonan utama | Tuntunan khas |
|---|---|---|
| Stres mekanik & mbengkongake | Pira fleksibel utawa mbengkongake pengalaman dewan ing urip? | Nggunakake rigid-flex yen asring mbengkongake utawa lempitan dibutuhake; Fr4 Yen Dewan tetep rata. |
| Watesan & Bobot | Napa bobot utawa komplotan kritis? | Rigid-Flex bisa nyuda kebutuhan konektor lan kabel antar-dewan, ngirit ruang lan bobote. |
| Biaya & ngasilake | Apa anggaran lan volume samesthine? | FR4 minangka luwih gampang lan larang regane kanthi volume sing dhuwur; Rigid-Flex nduweni kerumitan lan komplek proses sing luwih dhuwur. |
| Integritas sinyal & count lapisan | Pira lapisan / kepiye jejak sampeyan? | Loro-lorone bisa ndhukung count lapisan sing dhuwur, nanging rigid-fleksibel bisa uga mbantu rute ing ruang sing dikendhaleni. |
| Termal, geter, Keandalan | Napa ketahanan prioritas lan linuwih? | Rigid-Flex asring nindakake kanthi kejut lan geter, nanging kudu dirancang kanthi ati-ati. |
Ayo nliti kanthi rinci babagan rong varian kasebut.

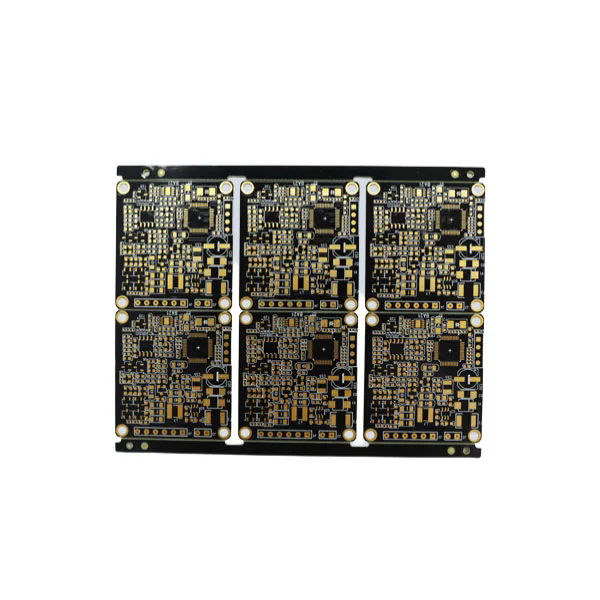

FR4 minangka landasan sing paling umum digunakake kanggo pcbs kaku. "Fr" ngadegRetardant Flame, lan "4" minangka bahan materi. Kasusun saka kain fiberglass sing ditenun kanthi binder epoksi.
Ing ngisor iki minangka tabel khasFr4 pcbParameter (nomer kasebut bisa beda-beda miturut supplier lan TG kelas):
| Parameter | Nilai / Range Khusus | Cathetan / Pentinge |
|---|---|---|
| Konstantasi dielektrik (DK) | 3.8 - 4.8 (ing 1 MHZ) | Mengaruhi kontrol kendali lan penundaan sinyal. |
| Faktor dissipation (DF) | ~ 0.009 (ing 1 mHz) | Mundhut Tangent: Ilang sinyal kanthi frekuensi dhuwur. |
| Kekuwatan Listrik | 800 - 1800 v / mil | Kekuwatan risak dielektrik. |
| Tg (Temp Transisi Kaca) | 130 ° C, 140 ° C, 150 ° C, 170 ° C | TG sing luwih dhuwur menehi linuwih termal sing luwih apik. |
| Penebalan papan | 0.4 mm - 3.2 mm (umum) | Gumantung saka alangan mekanik / pas. |
| Kekandelan tembaga | 1 oz (≈35 μm), 2 oz, 3 oz, 4 oz | Tembaga sing luwih abot kanggo jalur sing luwih dhuwur. |
| Min tilak / Spacing | ~ 4 MIL (0,1 mm) utawa luwih apik | Gumantung saka kemampuan manufaktur. |
| Lumahing rampung | Enig, Hasl, OSP, Gelang AG, lsp. | Mengaruhi solderability, linuwih. |
Elektronika konsumen (Smartphone, Perang, Peralatan, Peralatan)
Papan kontrol industri, papan iklan, pasokan daya
Nalika papan tetep rata, tanpa lempitan utawa lentur sing dibutuhake
Ora bisa mbengkongake utawa lentur tanpa retak utawa delaminasi (amarga struktur kaca + epoxy)
Kanggo Elektronik Elektronik Komplek, Multi-Segmen Nanggulke sambungan interconnects, rigid-fleksibel bisa disenengi

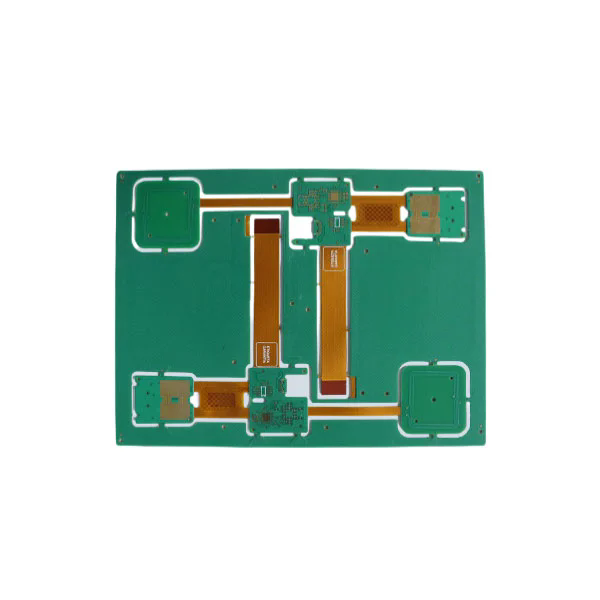

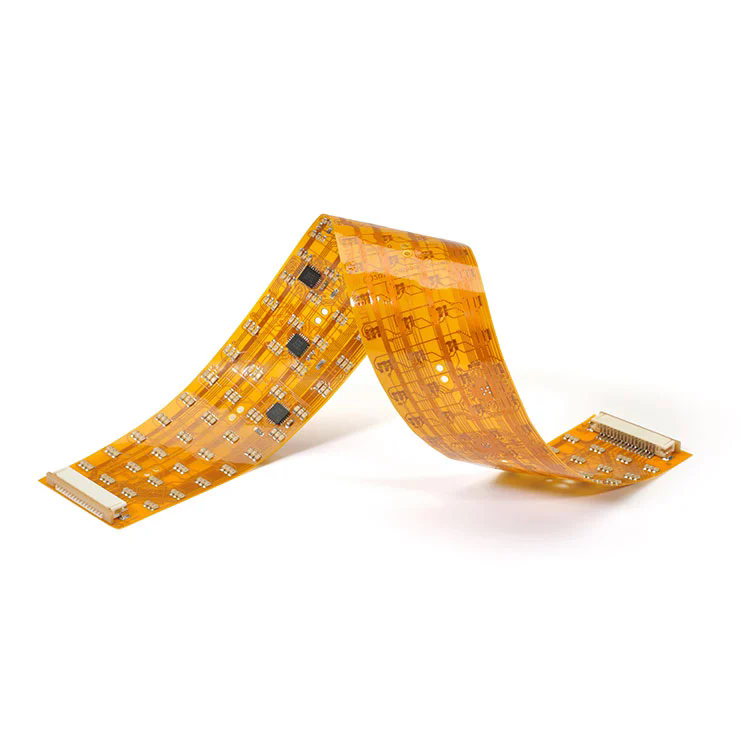

PCB Rigid-FlexNggabungake bagean sirkuit sing kaku (biasane FR4) lan bagean sirkuit fleksibel (polyimide, lan sapiturute) ing papan siji. Iki ngidini fleksibel, lempitan, lan struktur 3D nalika njaga dhukungan kaku kanggo pemasaran komponen.
Desain kudu ngatur zona fleksibel (bengkok, lapisan tumpukan, transisi tembaga)
Lapisan kaku lan fleksibel dilebokake liwat perawatan ikatan lan adhesion.
Bahan Lengkap Khas: Film Polyimide, Film Coverlay, Lapisan Adesif
Lipat sudhut saben lapisan diwatesi (e.g., polyimide asring ~ 0.5-2 ° saben lapisan).
Saka referensi industri:
| Item | Parameter / Kapabilitas | Cathetan |
|---|---|---|
| Ketebalan rigid + fleksibel | 0,25 mm nganti 6.0 mm (digabung)) | Gumantung ing kombinasi lapisan lan struktur |
| Lapisan | Nganti 32 lapisan ing sawetara desain | Gabungan Lapisan Rigid + Lengkap |
| Min tilak / Spacing | 0,075 mm / 0,075 mm (≈ 3 mil) | Wilayah Flex-Density |
| Ukuran Min / Ukuran Pad | 0,10 mm / 0.35 mm | Kanggo microvias, liwat bolongan lsp. |
| Kekandelan tembaga max | 4 oz (bagean kaku) | Kanggo Sambungan Kaku |
| Tembaga fleksibel (bagian lentur) | 0,5 - 2 oz | Tembaga sing luwih entheng ing Area Flex |
| Pilihan Rampung | Enig, kecemplung ag, osp, hasl, lsp. | Kanggo bagean loro lan fleksibel |
| Adhesi & laminasi | Prep adession khusus (plasma, oksida coklat) | Kanggo njamin ikatan kaku fleksibel |
Apik banget ing geter, kejut, papan sing dikendhaleni (e.g. Aerospace, piranti medis)
Nyuda / Ngilangake Konektor lan Kabel Inter-Papan
Nggawe Majelis kanthi nggabungake fungsi sing kaku lan fleksibel ing siji potongan
Ngidini lempitan 3D utawa struktur pesawat
Kerumusan pabrik sing luwih dhuwur, risiko ngasilake luwih gedhe
Mbutuhake desain sing dipikirake utamane ing zona fleksibel (bengkok, relief stres)
Biaya saben papan luwih dhuwur, nanging biaya sistem bisa nyuda konektor, kabel, langkah pemasangan
Q1: Kepiye pcb kudu kanggo aplikasiku?
A1: Kebancan PCB gumantung saka alangan mekanik, termal lan ruang. Papan FR4 sing khas Khusus saka 0.4 mm nganti 3.2 mm. Ing desain rigid-flex, kekandelan gabungan asring ana ing antarane 0,25 mm nganti 6.0 mm. Sing luwih tipis ing papan, luwih fleksibilitas, nanging stabilitas mekanik suda.
Q2: Napa milih rigid-flex babagan papan sing kapisah lan papan lukisan?
A2: Kaku nyuda konektor, kabel, lan langkah-langkah padha; Mbenakake linuwih ing geter, lan ngidini 3D kompak. Iki nggabungake loro zona sing dipasang lan apik ing siji papan.
Q3: Apa listrik listrik saka fr4 paling akeh mengaruhi integritas sinyal?
A3: Konstantasi dielektrik (DK) mengaruhi kecepatan impedansi lan panyebaran; Faktor dissipation (DF) mengaruhi rugi signal, utamane kanthi frekuensi dhuwur; Kekandelan tembaga lan trace Geometri uga main peran kritis.
IngFanyway, kita khusus ngrancang lan nggawe solusi papan sirkuit printikit sing dicithak kanthi dhuwur kanggo aplikasi sing ora kenceng. Apa sampeyan butuh pupu FR4 sing apik utawa kompleks, tim teknik kanggo ngoptimalake tata letak, tumpukan, pilihan material, lan strategi material.
Kita netepi standar kualitas lan linuwih, conforming pedoman IPC, lan ndhukung proses maju kaya HDI, microvia, lan kendhali sing dikontrol. Edge kompetitif kita ana ing biaya balancing, ngasilake, lan kapabilitas canggih kanggo kabutuhan produk.
Yen sampeyan njelajah apa nggunakake FR4 utawa rigid-fleksibel ing desain sabanjure, utawa kudu prototipe utawa produksi skala, fanyway siap mbantu.Hubungi kitaDina iki kanggo ngrembug syarat proyek sampeyan lan entuk kutipan.
