AnSMT Stensilminangka salah sawijining komponen sing paling kritis nanging asring disepelekake ing manufaktur elektronik modern. Langsung nemtokake akurasi deposisi tempel solder, keselarasan komponen, lan asil perakitan PCB sakabèhé. Pandhuan lengkap iki nylidiki apa SMT Stencil, cara kerjane, macem-macem jinis lan bahan sing kasedhiya, lan ngapa nduweni peran sing penting kanggo entuk produksi teknologi permukaan permukaan (SMT) sing linuwih.

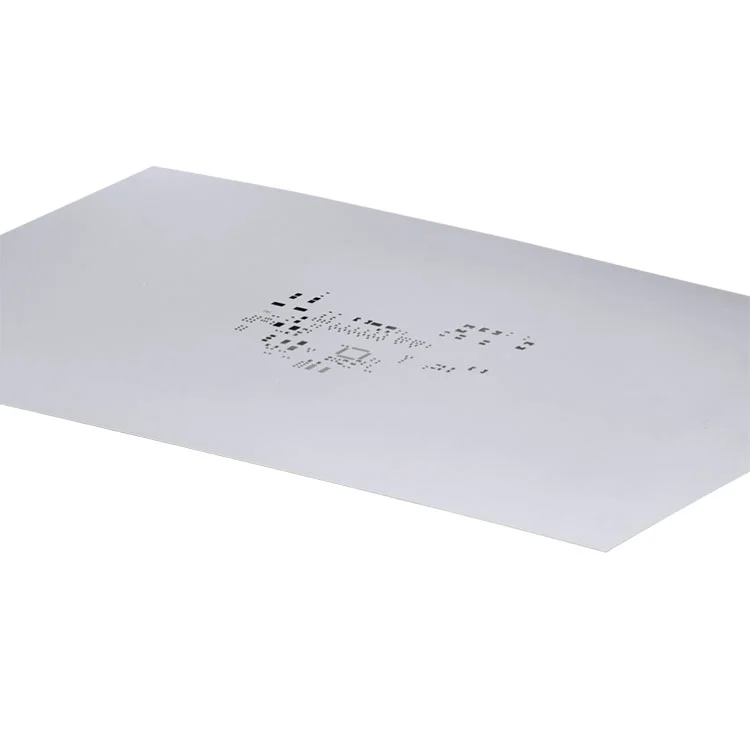

Stencil SMT minangka lembaran logam sing digawe kanthi presisi sing digunakake ing tahap percetakan tempel solder saka perakitan teknologi permukaan gunung. Isine aperture laser-Cut sing cocog persis karo bantalan solder ing papan sirkuit dicithak (PCB). Sajrone produksi, tempel solder ditrapake ing permukaan stensil, ngidini volume tempel sing dikontrol bisa ngliwati saben aperture lan setor menyang bantalan PCB.
Akurasi proses iki langsung mengaruhi integritas sambungan solder, akurasi penempatan komponen, lan linuwih produk jangka panjang. Kanggo manufaktur kayataShenzhen Fanway Technology Co., Ltd, SMT Stencils ora consumables nanging pribadi presisi sing nemtokake stabilitas proses.
Proses printing tempel solder tanggung jawab kanggo luwih saka 60% cacat SMT nalika ora dikontrol kanthi bener. Stencil SMT sing dioptimalake njamin:
Tanpa SMT Stencil sing dirancang kanthi apik, malah mesin pick-and-place sing paling maju ora bisa ngimbangi kesalahane printing.
SMT Stensil diklasifikasikake adhedhasar struktur, cara pemasangan, lan skenario aplikasi. Kategori sing paling umum kalebu:
Pilihan materi langsung mengaruhi umur stensil, konsistensi cetak, lan efisiensi reresik. Bahan sing paling akeh digunakake yaiku stainless steel amarga daya tahan lan kelancaran permukaan.
| Bahan | Kaluwihan | Kasus Gunakake Khas |
|---|---|---|
| Baja tahan karat | Kekiatan dhuwur, tembok aperture Gamelan | Produksi massal |
| nikel | Kinerja rilis sing apik banget | Komponen alus-pitch |
| Kuningan | Biaya sing luwih murah | Panggunaan jangka pendek |
Desain stensil minangka keseimbangan antara kontrol volume solder lan efisiensi rilis tempel. Faktor desain utama kalebu:
Produsèn majeng kayaShenzhen Fanway Technology Co., Ltdtindakake pedoman IPC kanggo mesthekake efisiensi transfer tempel optimal lan repeatability proses long-term.
| Tipe Stensil | Precision | biaya | Volume sing Disaranake |
|---|---|---|---|
| Bingkai | Dhuwur Banget | Sedheng | Produksi volume dhuwur |
| Tanpa pigura | dhuwur | sedheng | Produksi volume medium |
| Prototipe | Sedheng | Kurang banget | Tes volume sithik |
SMT Stensil digunakake akeh ing industri kalebu elektronik konsumen, elektronik otomotif, piranti medis, sistem kontrol industri, lan telekomunikasi. Sembarang aplikasi sing mbutuhake deposisi tempel solder sing tepat gumantung ing SMT Stencil sing dirancang kanthi bener.
Saka perspektif EEAT, SMT Stencils nuduhake:
Apa SMT Stencil digunakake kanggo?
Stencil SMT digunakake kanggo aplikasi tempel solder kanthi tepat ing bantalan PCB sadurunge penempatan komponen, njamin sambungan solder sing dipercaya.
Napa kekandelan SMT Stencil penting?
Kekandelan stensil ngontrol volume solder; kekandelan salah bisa nimbulaké solder ora cukup utawa cacat bridging.
Jenis SMT Stencil sing paling apik kanggo produksi massal?
Bingkai SMT Stencils paling apik kanggo produksi massal amarga stabilitas lan repeatability.
Sepira kerepe SMT Stencil kudu diganti?
Panggantos gumantung saka panggunaan, frekuensi reresik, lan kualitas materi, nanging stensil kualitas dhuwur bisa tahan puluhan ewu siklus.
Apa standar sing nuntun desain SMT Stencil?
IPC-7525 lan IPC-A-610 minangka standar sing diakoni sacara luas nuntun desain stensil lan aplikasi tempel solder.
