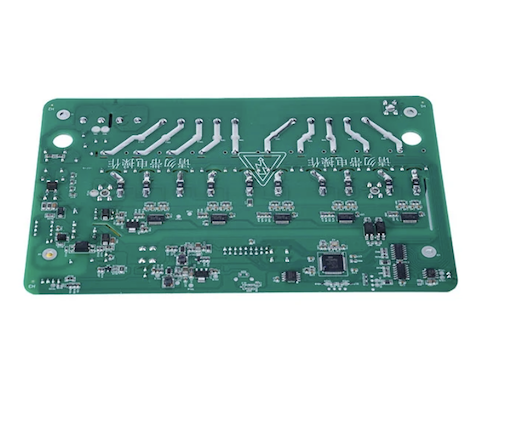

SMT lan THT Majelis Papan PCB Rapid Prototyping

Majelis SMT lan THT Papan PCB Rapid Prototyping sing diwenehake dening Fanway diwiwiti kanthi review DFM sing nyekel jarak pad, ukuran bolongan, lan masalah reresik komponen sadurunge komponen pisanan dipasang. Kita banjur ngumpulake papan sampeyan nggunakake penempatan SMT, liwat solder bolongan, lan tes lengkap. Kanthi pangiriman 24 jam saka konfirmasi file, sampeyan nampa papan kerja sing cukup cepet supaya pangembangan terus maju. Siji potongan minimal kanggo nggawe anggaran lan pembayaran luwih fleksibel.

Prototipe PCB Majelis Kaluwihan

1. Validasi awal, nyuda resiko

SMT lan THT Majelis Papan PCB Prototyping Rapid ngijini sampeyan kanggo nyoba desain sirkuit ing donya fisik sadurunge nindakake kanggo perkakas produksi larang lan pesenan komponen gedhe. Nyekel cacat desain ing tataran iki biaya bagian sekedhik saka apa sing bakal njupuk kanggo rework batch diprodhuksi massal. Siji pengulangan prototipe bisa nyegah kerugian bencana sing bakal ditemokake mung sawise ewonan unit dibangun.

2. Dicepetake R & D pengulangan

Putaran cepet, biasane 24 jam, tegese tim teknik sampeyan bisa nampa revisi papan anyar sajrone sawetara dina lan langsung nyoba. Siklus pengulangan sing luwih cendhek ngidini luwih akeh refinement desain ing timeline proyek sing padha, langsung ningkatake kedewasaan produk sadurunge rilis produksi.

3. Pangembangan perangkat kukuh podo

Papan prototipe nyedhiyakake platform hardware nyata kanggo insinyur piranti lunak kanggo nulis lan nguji kode sing dipasang. Tinimbang ngenteni papan produksi, pangembangan perangkat kukuh bisa dilanjutake bebarengan karo validasi hardware, ngompres jadwal proyek sakabèhé. Alur kerja paralel iki penting kanggo ketemu jendhela pasar sing ketat.

4. Struktur biaya sing dikontrol

Produksi batch cilik njaga biaya panggung prototipe sing adoh saka biaya produksi lengkap. Tim R&D lan startup bisa ngurutake jumlah papan sing dibutuhake kanggo tes, ngindhari keluwihan inventaris lan pengeluaran modal sing ora perlu. Fleksibilitas iki ndadekake prototipe bisa diakses sanajan kanggo proyek kanthi anggaran winates.

Napa Insinyur Pilih Fanway

Fanway mangertos panjaluk fase prototipe: kacepetan, akurasi, lan kontrol biaya. Mangkene kaluwihan khusus sing nggawe insinyur bali.

1. Eksekusi cepet kilat:saka file Gerber kanggo Papan dikirim ing 24 jam. Siklus giliran cepet standar njupuk 3 nganti 7 dina; layang 24 jam kita ngidini tim engineering kanggo ngrampungake liyane desain babak validasi ing timeline project padha.

2. Ora ana jumlah minimal order:mbangun 1 kanggo 50 Unit biaya èfèktif. Tim R&D lan startup bisa mrentahake persis apa sing dibutuhake kanggo tes tanpa nggawe jumlah gedhe, njaga anggaran prototipe ing kontrol.

3. Pelacakan produksi wektu nyata:liwat portal produksi online, klien bisa ngawasi kemajuan perakitan kapan wae. Status saben papan transparan saka panggonan kanggo tes, lan saben langkah bisa dilacak, mula jadwal proyek ora gumantung maneh ing email utawa telpon.

4. Kapabilitas penempatan presisi:Sistem penempatan ASM SiPlace SX2 entuk akurasi posisi 0.1mm kanggo komponen 01005. Tingkat presisi iki mesthekake yen komponen miniatur diselehake kanthi bener ing papan kanthi kapadhetan dhuwur, sing langsung nemtokake manawa prototipe sing nggunakake paket ultra cilik bakal bisa digunakake kanthi bener.

5. Dhukungan teknologi campuran:Konektor SMT, THT, lan penet pas bisa dipasang ing papan sing padha. Nalika desain kalebu loro Kripik BGA lan konektor gedhe, sampeyan ora perlu pamisah produksi ing sawetara vendor; kita ngrampungake kabeh ing siji fasilitas.

6. Penanganan BGA lan CSP:Komponen BGA lan CSP pitch 0.3mm dirakit lan diverifikasi kanthi inspeksi sinar X. Iki ndhukung desain nggunakake generasi paling anyar saka piranti susunan kothak werni pitch apik. Kualitas sambungan solder kanggo komponen kasebut ora bisa dikonfirmasi kanthi inspeksi optik piyambak; X ray minangka siji-sijine cara verifikasi.

7. Dhukungan pangembangan bebas risiko:free DFM mriksa keno kesalahan desain sadurunge produksi, lan statistik nuduhake yen 83% masalah Déwan asalé saka cacat manufaktur tataran desain. Kanggo proteksi IP, kita mlebu perjanjian rahasia lan nggunakake transfer data sing dienkripsi supaya file desain sampeyan ora bocor utawa digunakake kanggo tujuan liyane. Kanggo sumber komponen, kita duwe akses menyang luwih saka 20 yuta bagean bek lan nggabungake karo distributor utama kaya Mouser lan DigiKey, dadi komponen prototipe jumlah cilik ora dadi masalah babagan jumlah pesenan minimal utawa wektu timbal.

Area Aplikasi

Fanway's SMT lan THT Assembly of Rapid Prototyping PCB Board layanan digunakake akeh ing lapangan ing ngisor iki.

Piranti lan piranti IoT:faktor wangun cilik, Kapadhetan dhuwur, lan konsumsi daya kurang dikarepake panggonan tliti lan pengulangan cepet sak prototyping. Produk umum kalebu sensor cerdas, pita pemantauan kesehatan, lan modul komunikasi nirkabel.

Modul kontrol otomotif:ing elektronik kendaraan mbutuhake linuwih dhuwur lan daya tahan lingkungan. Prototipe ECU, papan manajemen baterei BMS, lan modul kontrol awak kabeh mbutuhake verifikasi fungsional lan tes linuwih ing tahap prototipe.

Alat diagnostik medis:piranti medis melu persetujuan peraturan sing ketat; validasi pepek ing tahap prototipe minangka prasyarat kanggo sertifikasi FDA utawa CE sabanjure. Iki kalebu papan utama monitor, papan kontrol ultrasonik, lan peralatan diagnostik portabel.

Sistem tes aerospace:syarat linuwih dhuwur tegese saben owah-owahan desain kudu fisik diverifikasi. Papan prototipe kanggo pengontrol avionik lan sistem akuisisi data uji penerbangan kudu nyukupi lapisan konformal kelas militer lan spesifikasi konektor THT press fit.

Peralatan telekomunikasi lan jaringan:papan kacepetan dhuwur Komplek entuk manfaat saka perakitan prototipe kanggo ngesyahke integritas sinyal sadurunge produksi. Iki kalebu papan utama router, papan kontrol modul optik, lan papan RF stasiun pangkalan.

Pengujian lan Kontrol Kualitas

Tes kanggo SMT lan THT Majelis Papan PCB Prototyping Rapid minangka langkah kritis ing manufaktur elektronik. Fanway nawakake macem-macem layanan tes sing komprehensif.

Ing Circuit Testing verifikasi kinerja electrical komponen individu lan sirkuit ing Papan nglumpuk, cepet ndeteksi short, mbukak, lan panyimpangan parameter komponen.

Pengujian Fungsional nandheske papan beroperasi kaya sing dirancang ing kahanan operasi nyata, simulasi skenario panggunaan nyata.

Burn In Testing subyek Boards kanggo operasi lengkap kanggo ngenali gagal urip awal sadurunge padha tekan lapangan, mesthekake yen Boards dikirim ora nuduhake bentet didhelikake sak operasi terus.

Inspeksi Optik Otomatis ndeteksi cacat solder, kesalahan penempatan komponen, lan masalah polaritas, sing kalebu inspeksi lengkap kualitas tampilan solder.

X Ray Inspection nyedhiyakake visibilitas menyang sendi sing didhelikake kayata BGA lan LGA sing ora bisa dipriksa kanthi optik, ngonfirmasi integritas gabungan solder kanggo piranti susunan kothak werni.

Masalah Majelis Umum lan Nyegah

Kualitas solder sing ora apik kalebu sambungan kadhemen, jembatan solder, lan solder sing ora cukup.

Nyegah:profil reflow kontrol lan inspeksi tempel solder SPI, ngendi kekandelan lan wangun tempel direkam kanggo saben Papan.

Kesalahan penempatan komponen sing nglibatake orientasi utawa posisi sing salah.

Nyegah:Pemriksaan AOI sawise panggonan lan verifikasi sinar X kanggo BGA.

Paket mismatch ngendi paket komponen ora cocog desain pad PCB.

Nyegah:Tinjauan DFM sadurunge produksi, ing ngendi tim teknik kita mriksa dimensi paket saben komponen.

Kesalahan file kayata lapisan Gerber sing ilang utawa file pengeboran sing salah.

Nyegah:verifikasi engineering kabeh file mlebu kanggo mesthekake nggenepi lapisan lan koordinat pengeboran bener.

Proses perakitan sing cocog kanggo sampeyan?
