Papan sirkuit dicithak(Pcbs) minangka tulang punggung elektronik saiki. Apa ing smartphone, sistem kontrol otomotif, utawa modul navigasi aerospace, PCB nyedhiyakake alas fisik lan listrik sing nyambung kabeh komponen. Ngerti kepiye cara kerja wiwit ngerteni shift padha nggawa teknologi. Sadurunge pcbs, kabel ditindakake kanthi manual kanthi sambungan titik-titik. Cara iki ora mung gampang kasalahan, nanging uga skalabilitas winates. PCB ngrampungake masalah kasebut kanthi nawakake struktur standar lan lapisan sing njamin desain kompak, linuwih, efisiensi produksi massa.
Dadi, kepiye persis padha? Ing inti, PCBS ngladeni telung tujuan utama:
Dhukungan Mesin- Nggawe komponen ing panggonan.
Sambungan listrik- Nyedhiyakake jalur konduksi kanggo aliran saiki.
Integritas sinyal- Nggawe sinyal elektronik kasebut lelungan kanthi mundhut utawa gangguan minimal.

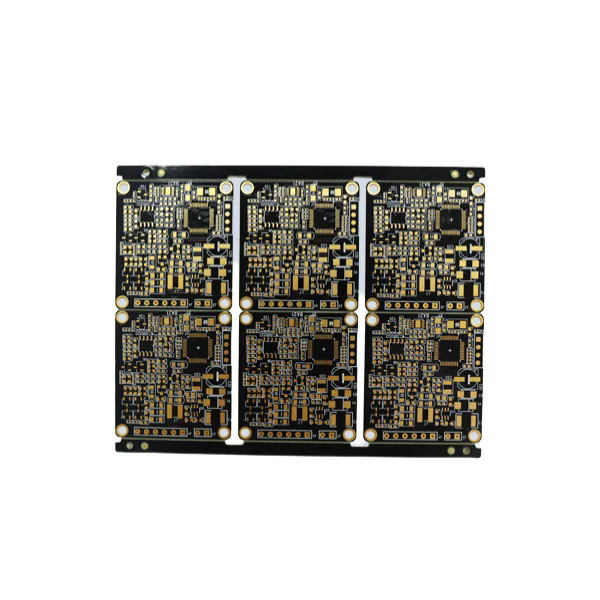

Konstruksi kasebut kalebusubstrat, biasane fr4 fiberglass utawa bahan liyane, sing tumindak dadi lapisan insulasi. Ing ndhuwur iki, feed tembaga iki dilengkapi, lan dilapisi kanthi path, lan dilapisi rampung protèktif. Asil mburi minangka papan sing dirancang kanthi meticulously ing ngendi resistor, kapasitor, mikrochip, lan konektor bisa dipasang.
PCB bisa dadi siji-sisi, tikel kaping pindho, utawa multilayer gumantung saka kerumitan desain kasebut. Multilayer pcbs - kadhangkala tekan luwih saka 40 lapisan - penting kanggo komputasi komputasi lan telekomunikasi, ing ngendi kapadhetan rute kasebut kritis. Dheweke nggabungVALAS(Hubungan vertikal) sing ngidini sinyal ngliwati lapisan sing beda nalika njaga integritas kinerja.
Manajemen panas yaiku peran pcbs liyane. Kanthi ngrancang rai termal, sink panas, utawa pour tembaga khusus, produsen mesthekake manawa komponen sensitif tetep ana ing suhu operasi sing aman. Tanpa pertimbangan desain kasebut, risiko gagal sistem mundhak kanthi signifikan.
Industri gumantung ing macem-macem jinis PCB sing disesuaikan karo aplikasi tartamtu. Ngerti kepiye variasi kasebut nyedhiyakake wawasan babagan kenapa PCB tetep penting ing pabrik elektronik global.
Pcb siji-siji: Iki minangka jinis paling gampang, kanthi trek tembaga mung siji sisih. Dheweke larang regane kalkulator, radio, lan elektronik konsumen.
Pcb kaping pindho: Nampilake trek tembaga ing sisih loro, dheweke ngidini desain sirkuit kompleks. Komponen bisa dipasang ing sisih loro, nambah kapadhetan.
Pcbs multilayer: Cekake telung utawa luwih lapisan tembaga konduktivitas, papan kasebut bisa ngatasi aplikasi sing kompleks. Smartphone, piranti medis sing maju, lan elektronik aerospace asring gumantung ing iki.
Pcbs kaku: Dibangun ing substrat sing padhet, dheweke nawakake stabilitas lan ketahanan, nggawe umum ing piranti paling akeh elektronik.
PCB fleksibel: Digunakake nganggo bahan bendable kaya polyimeide, dheweke bisa twist lan melu, cocog kanggo nganggo lemari lan elektronik kompak.
Kacang karpet: Sato sing nggabungake wilayah sing kaku lan fleksibel, nawakake stabilitas struktural lan desain fleksibilitas bebarengan.
Pcbs frekuensi tinggi: Digawe nganggo bahan khusus, dheweke njamin akurasi sinyal kanggo aplikasi kaya sistem telekomunikasi lan sistem radar.
Kanggo nyorot paramèter produk profesional kanthi jelas, iki minangka meja ringkesan:
| Parameter | Range / Spesifikasi Khas | Conto aplikasi |
|---|---|---|
| Bahan dhasar | Fr4, polyimide, cem-1, rogers | Elektronika Konsumen, Otomotif, Peralatan RF |
| Kekandelan tembaga | 0,5 oz - 6 oz | Power Power, Kontrol Industri |
| Cacah Lapisan | 1 - 40+ | Saka dolanan menyang supercomputer |
| Lumahing rampung | Hasl, Enig, OSP, Silver Silver, Tin | Mbenakake Solderability, Rintangan Korosi |
| Lebar tilas / Spacing minimal | 2 - 4 mil (desain canggih ing ngisor 2 mils mungkin) | Piranti Interconnect (HDI) kanthi dhuwur |
| Suhu operasi | -555 ° C nganti + 150 ° C (desain khusus nganti 200 ° C +) | Aerospace, Militer, Perindustrian |
| Konstantasi dielektrik (DK) | 2.2 - 4.5 gumantung karo materi | Transmisi sinyal frekuensi tinggi |
| Konduktivitas termal | 0,25 - 2.0 w / mk (gumantung saka substrat) | Sirkuit sensitif panas |
Parameter kasebut ndhelikake kinerja, daya tahan, lan keandalan saben PCB. Produsen pilihan spesifikasi adhedhasar syarat panggunaan pungkasan. Contone, PCB Otomotif Ecu njaluk toleransi panas sing luwih dhuwur lan toleransi geter dibandhingake karo omah lampu sing ledah.
Keandalan saka papan sirkuit sing dicithak ora mung gumantung ing desain nanging uga ing proses manufaktur sing tepat. Pcbs bermutu tinggi mbutuhake ketagukan sing ketat kanggo standar internasional kayata iPC-A-600 (ditampa ing papan sing dicithak). Proses biasane kalebu langkah-langkah ing ngisor iki:
Desain & Layout- Insinyur nggawe skematik lan nerjemahake menyang file Gerber, sing ndhikte pola tembaga, bolongan pengeboran, bolongan pengeboran, lan topeng sing adol.
Persiapan substrat- FR4 utawa materi sing dipilih dipotong lan laminasi nganggo foil tembaga.
Transfer Gambar & Etching- Pola sirkuit dicithak lan tembaga sing ora dikarepake dicelupake, ninggalake jalur konduktif.
Pengeboran & Plating- Bolongan dilatih kanggo virus lan komponen timbal, banjur dilapisi kanggo mesthekake konduktivitas.
Aplikasi topeng Solder- Lapisan polimer protèktif ditrapake, jejak insulasi lan nyegah bridging solder.
Lumahing rampung- Hasl (leveling udara panas), enig (emas kecelakaan nikel elektronik), utawa rampung liyane ditrapake kanggo nambahi soleberabilitas.
Printing Silkscreen- Tandha referensi, logo, lan label ditambah.
Pengujian listrik- Ujian mabur utawa nyipta uji coba kanggo mesthekake yen kabeh sesambungan bener lan ora ana celana pendek utawa sirkuit sing mbukak.
Pemriksaan & Kemasan Akhir- Papan dianjurake kanthi visual, diukur, lan di rangkal miturut syarat pelanggan.
Linuwih luwih dikuatake kanthi teknik kayata:
Kontrol Impedancekanggo sirkuit digital kanthi kacepetan kanthi dhuwur.
Bantalan relief termalkanggo ngoptimalake solder.
Teknologi MicroviaKanggo kompak HDI PCBS.
Lapisan ConformalKanggo resistensi kelembapan lan bledug.
Produsen global uga ditindakakeSistem Manajemen Kualitaskayata ISO 9001, ISO / TS 16949 (Otomotif), lan AS9100 (Aerospace). Iki mesthekake kinerja lan selaras karo industri nuntut.
Masa depan PCB terus mekar kanthi tren teknologi kanthi cepet. Aplikasi berkembang ing5G, piranti sing didorong AI, kendaraan listrik, lan IOTPapan permintaan sing luwih tipis, luwih cepet, lan luwih tahan lama. Inovasi kalebu:
Sinkconnect HDI (kapadhetan dhuwur) pcbs: Ngidini komponen liyane ing papan sing luwih cilik, ngaktifake smartphone lan teknologi sing bisa dipakai.
Komponen dipasang: Nggabungake komponen pasif lan aktif langsung ing lapisan PCB kanggo tabungan ruang.
Pcbs inti logam: Nggunakake dhasar aluminium utawa tembaga kanggo dissiptasi panas sing ditingkatake ing LED Lampu lan Elektronik Led.
Substrat Biodegradis: Nanggepi keprihatinan kelestarian, PCB sing ramah banget entuk perhatian.
Pcbs dicithak 3D: Nawakake prototyping kanthi fleksibel lan geometri khusus.
Minangka industri njaluk frekuensi sing luwih cepet, kecepatan luwih cepet, lan efisiensi energi sing luwih apik, teknologi PCB terus adaptasi. Elektronik otomotif, umpamane, tansaya mbutuhake papan sing bisa tahan geter sing dhuwur, suhu suhu, lan kontrol selaras elektromagnetik. Piranti medis gumantung karo pcbs miniaturasi sing njaga linuwih sing dhuwur ing peralatan life. Perusahaan telekomunikasi nandur modal ing pcbs frekuensi dhuwur kanggo njamin rugi signal minimal ing stasiun dhasar 5g.
Efek saka inovasi kasebut minangka perkara sing paling apik: Konektivitas sing luwih apik, transportasi sing luwih aman, lan Kesehatan Lanjut, lan panggunaan energi sing luwih efisien. Intine, evolusi saka papan sirkuit sirkuit ing papan langsung pengaruhe masa depan infrastruktur teknologi global.
Q1: Suwene pira papan sirkuit sing dicithak?
PCB sing bermutu tinggi bisa tetep ing endi wae saka 10 nganti 20 taun gumantung saka panggunaan panggunaan, pilihan panggunaan, lan manajemen termal. Pcbs kelas industri lan aeroangkasa, sing dirancang karo spesifikasi sing ketat, bisa uga luwih dawa kanthi perawatan sing tepat.
Q2: Kepiye cara milih PCB sing tepat kanggo aplikasiku?
Milih PCB sing bener melu netepi lingkungan operasi, syarat tenaga, kacepetan sinyal, lan alistik desain. Contone, PCB fleksibel cocog kanggo piranti sing bisa digunakake, nalika papan kaku multilayer luwih apik kanggo sistem pangolahan data kanthi dhuwur. Konsultasi karo pabrikan sing berpengalaman njamin materi lan desain desain sing optimal.
Papan sirkuit dicithak yaiku kekuwatan sing didhelikake ing mburi teknologi modern, mesthekake piranti kasebut tetep fungsional, dipercaya, lan efisien. Saka desain lapisan dhasar-lapisan dhasar saka struktur konsumen sing canggih ing peralatan aeroangkasa lan peralatan medis, PCB terus berkembang lan adaptasi karo tantangan anyar.
IngFanway, kita nggabungake teknologi canggih, standar kualitas sing ketat, lan keahlian industri kanggo ngirim pcb sing meh bisa ketemu karo macem-macem panjaluk global. Yen sampeyan nggoleki pasangan sing dipercaya kanggo ndhukung kabutuhan manufaktur elektronik,Hubungi kitaDina iki lan temokake cara kita bisa nguatake inovasi sampeyan.
-
