Saka desain PCB kanggo produksi massal, fantway ngirim layanan manufaktur PCB kanthi cepet minangka solusi manufaktur sing cepet minangka solusi mandeg kanggo ngatasi syarat proyek sing beda-beda lan nyepetake pasar sampeyan.

PCB Ganda Layer
  • PCB Ganda LayerPCB Ganda Layer
  • PCB Ganda LayerPCB Ganda Layer
  • PCB Ganda LayerPCB Ganda Layer

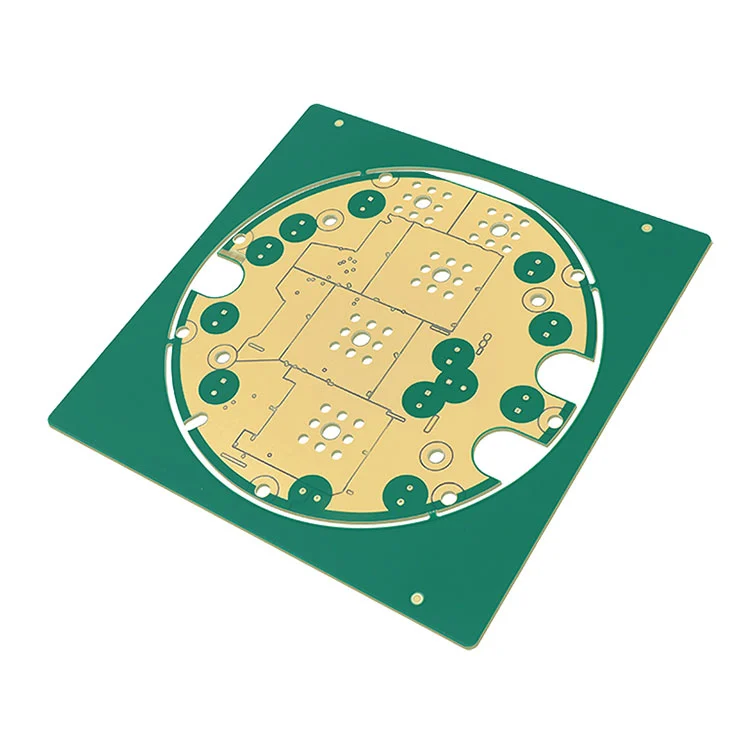

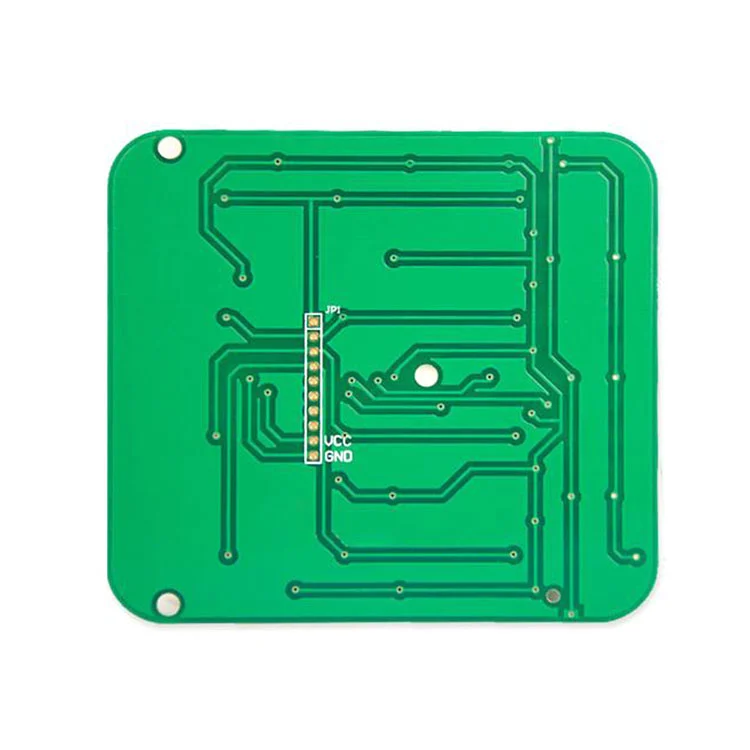

PCB Ganda Layer

Sampeyan tampi teka ing pabrik fanway kanggo tuku adol paling anyar, rega murah, lan pcB tikel tikel tinggi. Kita ngarep-arep bisa kerja bareng karo sampeyan.
PcB tikel tikel (PCB Sisih Dobel) nggabungake rong lapisan tembaga konduktivitas ing substrat (Fr-4), sesambungan liwat leren (pth) utawa virus. Minangka supplier PCB profesional ing China, Fantway nawakake PCB renda lan cepet go pindho.

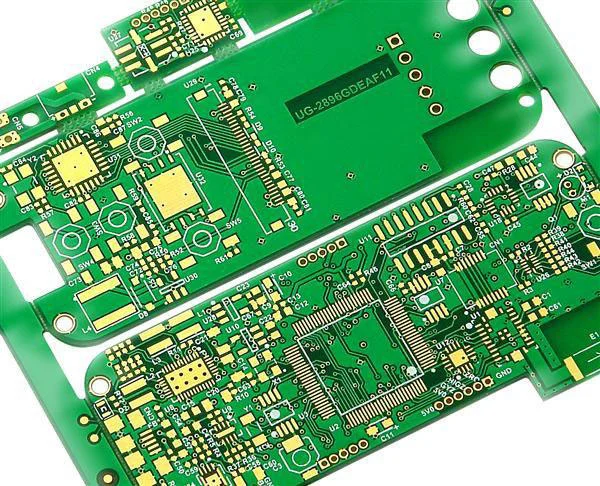

Double Layer Pcb


Napa pcbs lempung ganda pleadway?

Pabrik Precision

Precision Manufacturing

Ndhukung pengeboran laser, mikro virus, lan HDI.

Tes kaku

Rigorous Testing

100% uji coba listrik lan pemeriksaan AOI.

Kualitas sing disertifikasi

Certified Quality

Netepi kelas IPC-A-600 2/3, ul 94v-0.

Pangiriman cepet

Fast Delivery

Prototipe rampung ing 24h, pesenan akeh rampung sajrone 5 dina.


Kauntungan saka PCB Layer Double ing Fanway

Efisiensi Spasi:Rute sisi pindho kanggo tata letak kompak.

Pengurangan EMI:Optimisasi pesawat lemah.

Efisiensi Cost-:Pilihan sing paling apik kanggo prototipe lan produksi kompleks tengah tengah.

Kekuwatan mekanik:Dikuwatake liwat plating nolak geter.


Konfigurasi lapisan PCB kaping pindho PCB ing fanway

Lapisan Tembaga Dobel:Komponen dhukungan lan jejak ing sisih loro.

Substrate:Fr-4, Aluminium ing Opsional.

Sambungan lapisan:Liwat bolongan, buta, utawa dikubur.

Perlindhungan:Topeng Solder Siswa Dobel lan Silkscreen.

Kapabilitas Desain:Ndhukung smt lan liwat komponen bolongan loro.

Rute saluran layang nyuda ukuran ukuran lan nambah kajelasan sinyal.


Proses manufaktur pcb

Persiapan laminate (CCL kaping pindho).

Pengeboran & liwat Metallization (Pth).

Fotolithography lan tembaga.

Topeng topeng Solder / Silkscreen.

Lumahing finishing (enig, hasl, utawa salaka kecemplung).

Spesifikasi Teknis

Kebalungan:0.8-3.0mm (standar 1.6mm).

Bobot Tembaga:1-3 oz.

Trace / ruang:0.15mm (6 mil).

Tambang liwat diameter:0.3mm (12 mil).

Kekuwatan dielektrik:20 kv / mm (fr-4).

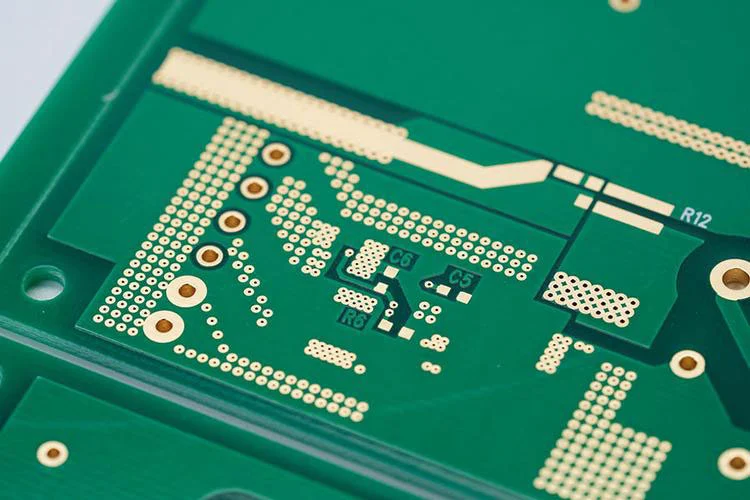

Double Layer Pcb
Hot Tags: PCB Ganda Layer
