OEM Pengisian Pile PCBA Motherboard

Papan sirkuit tumpukan pangisi daya minangka rakitan sirkuit elektronik sing tepat, tanggung jawab kanggo ngarahake tumpukan pangisi daya kanthi aman, efisien, lan kanthi cerdas ngrampungake pangisian daya kendaraan listrik. Iki minangka komponen kontrol inti saka tumpukan pangisi daya, biasane kasusun saka PCB multi-lapisan sing nggabungake piranti daya (kayata IGBT lan MOSFET), chip kontrol (kayata MCU), modul komunikasi (kayata 4G lan Wi-Fi), lan sirkuit perlindungan. Rega gumantung khusus ing tingkat daya (contone, 7kW, 60kW, 120kW) lan kerumitan fungsi. Teknologi Fanway nyedhiyakake produksi motherboard PCBA OEM Charging Pile.

Kirim Pitakonan

Deskripsi Produk

Proses Produksi OEM Charging Pile PCBA motherboard

Substrat nggunakake FR-4 utawa bahan frekuensi dhuwur (kayata Rogers 4350B).

Plating emas utawa perawatan permukaan OSP diadopsi kanggo njamin linuwih kontak.

Komponen utama, kayata modul DC-DC, ngalami tes tuwa 100%.

Papan Pangisian Daya Tumpuk PCBA diklasifikasikake dadi rong jinis adhedhasar mode pangisian daya:

tumpukan pengisian AC dan tumpukan pengisian DC.

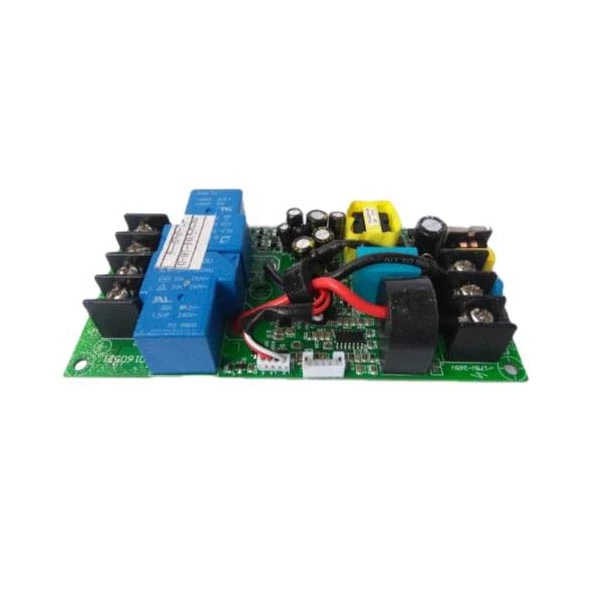

Papan Sirkuit Tumpukan Pengisian AC:Papan iki ngowahi daya AC kothak dadi daya DC liwat On-Board Charger (OBC) kendaraan. Fungsi inti kalebu:

Kontrol Terminal CP:Berkomunikasi karo BMS kendaraan nggunakake sinyal PWM kanggo ngawasi status pangisian daya (contone, selipan bedhil, persiapan ngisi daya, wiwitan ngisi daya). Tegangan kerja yaiku 12V / 9V / 6V kanthi frekuensi 1kHz.

Deteksi Terminal CC:Konfirmasi status sambungan bedhil ngisi daya liwat owah-owahan resistance lan nemtokake kapasitas saiki output (contone, resistance 1.5kΩ cocog karo saiki 8A).

Parameter khas:Input 220V AC, daya output 7kW/11kW, rating proteksi IP54.

Papan Sirkuit Tumpukan Pengisian DC:Papan iki langsung ngasilake daya DC voltase dhuwur. Modul inti kalebu:

Rectification AC/DC lan Modul PFC:Ngonversi AC 380V telung fase dadi DC voltase dhuwur (750-850V) nggunakake teknologi Koreksi Faktor Daya (PFC) aktif, kanthi efisiensi ngluwihi 97%.

Modul Konversi DC/DC:Nyetel voltase kanggo sawetara dibutuhake baterei (contone, 200-920V) liwat LLC resonant topologi lan ndhukung kontrol saiki dinamis (nganti sawetara atus ampere).

Parameter khas:Input 380V AC, daya output 30-120kW, chip kontrol utama STM32F207ZET terintegrasi, ndhukung komunikasi CAN/RS-485.

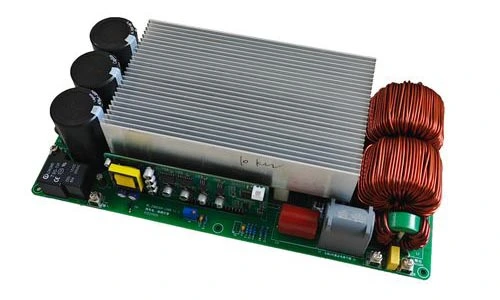

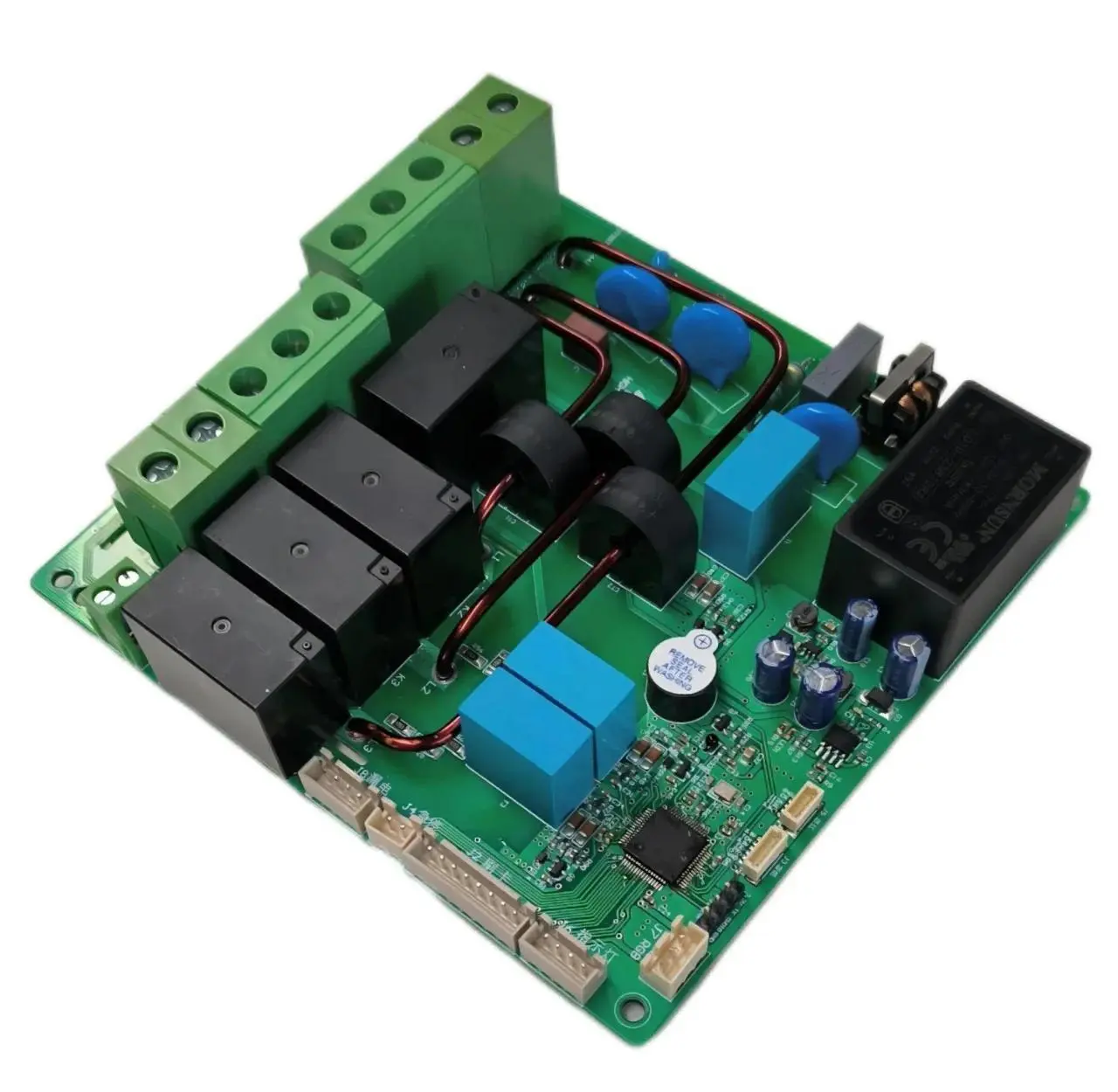

Oem Charging Pile Pcba Motherboard

Ngisi daya Tumpukan Saran Pilihan Motherboard PCBA

Stasiun Pengisian Daya Komunitas:Prioritas kinerja EMC (standar EN 61000-6-2).

Stasiun Pengisian Daya Ultra-Cepet Jalan Raya:Kudu ketemu jampel tahan syarat voltase 2000V.

Fanway nyedhiyakake solusi substrat papan sirkuit sing stabil lan efisien. Sugeng rawuh kanggo hubungi kita kanggo informasi luwih lengkap
