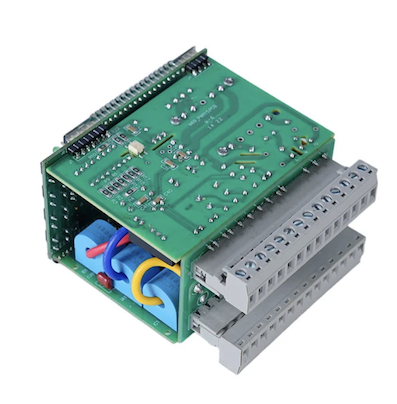

Déwan Papan Sirkuit PCB Kapadhetan Dhuwur kanthi Paket BGA

Majelis Papan Sirkuit PCB Kapadhetan Dhuwur kanthi layanan Paket BGA saka Fanway cocog kanggo prosesor AI, peralatan telekomunikasi, piranti medis, lan kontrol industri. paket BGA dibangun karo die silikon kanggo Processing, lapisan interconnect nyambungake die kanggo landasan, lan werni solder Uploaded ing underside sing nempel ing PCB. Desain iki menehi Kapadhetan sambungan dhuwur, dalan sinyal cendhak kanggo kinerja electrical luwih, transfer panas efisien kanggo Papan, lan fitur poto-alignment sak soldering sing mbenerake offset panggonan cilik. Layanan kita ngatur alur kerja lengkap saka dhukungan tata letak PCB liwat perakitan lan pamriksa pungkasan.

Carane BGA Works?

paket BGA nyambung menyang PCB liwat werni solder Uploaded ing underside komponen. Sajrone proses reflow, kabeh bal solder digawe panas bebarengan kanggo titik leleh. Ketegangan lumahing solder molten narik komponèn menyang alignment pas karo bantalan PCB, mbentuk sambungan electrical, mechanical, lan termal bebarengan. Efek penyelarasan mandhiri iki menehi ganti rugi kanggo kesalahan penempatan sing cilik lan dadi sebab rakitan BGA bisa ngasilake asil sing dhuwur sanajan ukurane cilik.

Apa Keuntungan saka BGA Packaging?

Kemasan BGA minangka pilihan utama kanggo chip high-end amarga kaluwihan ing ngisor iki.

Kapadhetan dhuwur

Ndhukung atusan utawa ewu sambungan ing tilas kompak, mbisakake desain rumit.

Kinerja listrik sing unggul

Asale saka jalur interkoneksi cendhak sing nyuda induktansi lan resistensi, kanthi efektif nyuda distorsi sinyal frekuensi dhuwur kanggo aplikasi RF lan kacepetan dhuwur.

Manajemen termal sing luwih apik

Iki kedadeyan amarga bola solder nindakake panas menyang PCB luwih efisien tinimbang timbal tradisional.

Efek keselarasan diri

BGA Circuit Boards Surface Mount Assembly of PCB tegese sajrone reflow, tegangan lumahing solder molten kanthi otomatis mbenerake panyimpangan panggonan cilik, ningkatake asil perakitan.

Proses Majelis BGA

Majelis Papan Sirkuit PCB Kapadhetan Dhuwur kanthi Paket BGA minangka bagean paling nuntut perakitan SMT. Saben langkah mbutuhake kontrol sing tepat kanggo entuk sambungan sing dipercaya.

1. Desain Pad PCB

Ana rong pilihan. Pad NSMD ora duwe topeng solder ing pinggiran pad, nyedhiyakake dimensi sing konsisten lan sambungan mekanik sing luwih kuat. Bantalan SMD duwe topeng solder sing nutupi pinggiran pad, konsentrasi stres termal lan nyebabake area solder efektif sing luwih cilik. Kanggo sirkuit digital kacepetan dhuwur, NSMD luwih disenengi. Nalika Jarak BGA sudo kanggo 0.5mm utawa ngisor, liwat-in-pad dadi perlu amarga tradisional asu-balung penggemar-metu ora pas. Liwat ngisi lan plating flatness kritis. Lumahing sing ora rata nggawe kekosongan sajrone reflow.

2. Desain Stensil

Desain stencil nemtokake volume tempel solder. Kanggo rakitan BGA sing apik, stensil laser-cut lan elektro-polesan kanthi kompensasi ukuran aperture dibutuhake. Kanggo BGA pitch 0.4mm, kekandelan stensil biasane 0.1mm. Ukuran lan wangun aperture diatur kanggo entuk volume tempel sing bener kanggo saben ukuran bal BGA.

3. Panggonan

Komponen BGA diselehake kanthi nggunakake peralatan pick-and-place otomatis kanthi keselarasan visi. Akurasi penempatan +/- 0.03mm njamin saben werni solder sejajar karo pad sing cocog.

4. Reflow Soldering

Profil reflow minangka parameter paling kritis ing perakitan BGA. Profil kasusun saka papat tahapan. Preheat nggunakake tingkat ramp 1 nganti 3 ° C per detik, ngurangi beda suhu antarane BGA lan PCB kanggo nyegah warpage. Rendhem ing 150 nganti 200 ° C suwene 60 nganti 90 detik, ngaktifake fluks lan mbusak oksida. Reflow tekan suhu puncak 235 nganti 245 ° C kanggo SAC305 tanpa timbal, kanthi wektu ing ndhuwur likuid yaiku 60 nganti 90 detik. Cooling nggunakake tingkat cooling 2 nganti 4 ° C saben detik, nyaring struktur gandum kanggo urip lemes. Suhu ing ngisor minimal nyebabake sendi kadhemen. Suhu ndhuwur karusakan maksimum struktur internal komponen BGA.

Kapabilitas Teknis Fanway

Majelis Papan Sirkuit PCB Kapadhetan Tinggi kanthi layanan Paket BGA saka Fanway kalebu kapabilitas teknis ing ngisor iki.

BGA Range Ukuran: Nglumpukake komponen BGA saka 1x1mm nganti 50x50mm, nutupi BGA mikro kanggo piranti hotspot lan FCBGA awak gedhe kanggo prosesor kinerja dhuwur.

Ukuran pitch: Jarak minimal 0.4mm kanthi akurasi penempatan +/- 0.03mm. Jarak ing ngisor 0.4mm dievaluasi saben cilik.

Jumlah Lapisan Papan: Dhukungan Majelis kanggo Papan saka 1 kanggo 108 lapisan, panutup Papan pindho sisih prasaja liwat backplanes dhuwur-lapisan count Komplek.

Ketebalan Papan: Ndhukung kekandelan papan saka 0.2mm nganti 10.0mm, nutupi sirkuit fleksibel liwat backplanes kaku.

Dhukungan Komponen Pasif: Nglumpukake komponen pasif nganti 01005 lan 0201 bebarengan karo paket BGA ing papan sing padha.

Bola Solder: Ndhukung paduan solder timbal lan bebas timbal.

Sertifikasi: ISO9001, ISO14001, ISO13485, RoHS, IPC.

Aplikasi

Déwan BGA PCB penting kanggo aplikasi sing mbutuhake Kapadhetan I / O sing dhuwur, integritas sinyal, lan kinerja termal. Majelis Papan Sirkuit PCB Kapadhetan Tinggi kanthi Paket BGA nglayani sektor-sektor kunci kasebut.

AI lan Komputasi Kinerja Tinggi: GPU, akselerator AI, lan prosesor server nggunakake paket FCBGA gedhe kanthi ewonan sambungan.

Telekomunikasi: Kripik baseband 5G, pemroses jaringan, lan switching ASIC mbutuhake BGA sing apik kanggo transmisi data kanthi kacepetan dhuwur.

Piranti medis: Peralatan pencitraan diagnostik, monitor pasien, lan instrumen medis portabel nggunakake BGA kanggo elektronik sing kompak lan dipercaya.

Kontrol industri: PLC, drive motor, lan pengontrol otomatisasi nggunakake BGA kanggo fungsi pangolahan lan komunikasi.

Elektronik konsumen: Smartphone, tablet, lan piranti sing bisa dipakai nggunakake BGA mikro kanggo desain sing ora ana ruang.

Napa Bisa karo Fanway kanggo Majelis BGA PCB?

Precision Placement Equipment

Akurasi penempatan +/- 0.03mm ndhukung BGA nada apik nganti 0.4mm.

Kontrol Reflow Profiling

Oven reflow multi-zona mbisakake profil termal sing tepat kanggo macem-macem jinis paket BGA lan wesi solder.

Pemeriksaan X-ray

Sistem X-ray 2D lan 3D verifikasi kualitas gabungan kanggo saben BGA ing saben papan.

BGA Rework lan Reballing

Stasiun kerja ulang khusus kanthi profil termal sing dikontrol nindakake penghapusan BGA, reresik pad, reballing, lan ngganti standar IPC-7711/7721.

Dhukungan Desain

Konsultasi tata letak PCB kanggo optimalisasi rute BGA, kalebu rekomendasi desain pad lan strategi liwat-in-pad.

Layanan Lengkap

Saka optimasi tata letak PCB liwat sumber komponen, perakitan, pengawasan, lan rework, kabeh liwat siji titik kontak.

Sertifikasi

ISO9001, ISO14001, ISO13485, RoHS, IPC, kanthi proses perakitan tundhuk karo standar IPC-A-610 lan IPC-7095.

Layanan Majelis BGA sing disesuaikan

Fanway nyedhiyakake Majelis Papan Sirkuit PCB Kapadhetan Dhuwur kanthi layanan Paket BGA sing disesuaikan karo syarat desain lan produksi tartamtu.

Dhukungan DesainTim teknik kita nggarap sampeyan sajrone tahap tata letak PCB kanggo ngoptimalake desain pad, liwat penempatan, lan rute penggemar kanggo paket BGA, nyuda risiko masalah perakitan sadurunge produksi diwiwiti.

Sumber KomponenKita nangani pengadaan komponen BGA liwat rantai pasokan sing sah, njamin keaslian lan keterlacakan. Kanggo komponen kanthi wektu timbal dawa utawa status pungkasan, kita menehi rekomendasi alternatif.

Pilihan MajelisLayanan kalebu perakitan prototipe, produksi volume, rework, reballing, lan panggantos komponen. Kita adaptasi karo tataran proyek lan syarat jadwal.

Testing CustomizedProtokol tes ditetepake saben proyek, ora ditrapake kanthi seragam. Kita nggawe inspeksi lan tes kanggo jinis paket BGA tartamtu, kerumitan papan, lan syarat aplikasi.

Packaging lan PangirimanPapan di resiki, dilapisi yen ditemtokake, dikemas miturut standar ESD, lan dikirim kanthi dokumentasi traceability lengkap menyang lokasi sing wis ditemtokake.

FAQ

P: Apa minimal BGA pitch Fanway bisa ngumpul?
A: Fanway ndhukung BGA perakitan mudhun kanggo 0.4mm Jarak minangka standar. Jarak ing ngisor 0.4mm dievaluasi saben cilik.

P: Apa Fanway nyedhiyakake dhukungan desain kanggo perakitan BGA?
A: Nggih. Fanway nyedhiyakake konsultasi tata letak PCB kanggo optimalisasi rute BGA, kalebu rekomendasi babagan desain pad, ngisi liwat-in-pad, lan strategi penggemar.

P: Apa wektu turnaround khas kanggo perakitan BGA?
A: Majelis BGA prototipe biasane dikirim ing 5 nganti 7 dina kerja. Pesenan volume dijadwalake adhedhasar kasedhiyan komponen lan kerumitan papan. Layanan cepet kasedhiya.

P: Apa Fanway bisa ngolah maneh BGA sing gagal?
A: Nggih. Fanway nyedhiyakake penghapusan BGA, reresik pad, reballing, lan panggantos nggunakake stasiun rework darmabakti karo profil termal kontrol. Rework ditindakake kanthi standar IPC-7711/7721.

P: Jinis paket BGA apa sing didhukung Fanway?
A: Fanway ndhukung paket PBGA, CBGA, FCBGA, Micro BGA, lan LGA, uga µBGA, CTBGA, CABGA, CVBGA, lan VFBGA.
